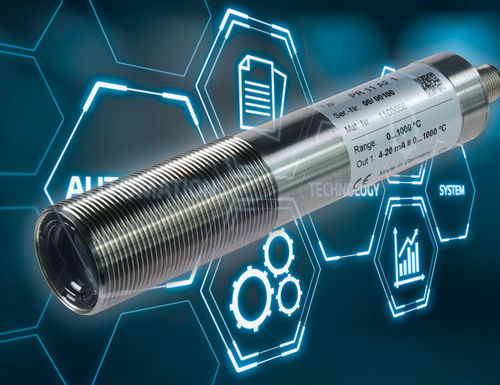

ディスプレイなしパイロメーター CellaTemp® PR 18

°CKIO-Link

製品説明
CellaTemp® PR 18は、特殊な耐性レンズを備えており、アスファルトやコンクリートの混合プラントなどの過酷な環境でも、腐食性蒸気や粉じんによるレンズ損傷を防ぎ使用できます。表示のないコンパクトな放射温度計で、アナログ出力およびIO-Link出力を備え、PLCやフィールドバスに依存しないシステムへの組み込みが容易です。

特長:

• コンパクトな赤外線温度計
• PLCおよびフィールドバスに依存しない標準化されたIO-Linkインターフェース
• アナログ出力 0/4 - 20 mA
• 高い温度分解能を備えた広い測定範囲
• 広帯域の反射防止精密レンズにより高い光学分解能と測定精度
• 汎用に設定可能なスイッチング出力
• M30 センタねじによる簡易取り付け

測定パラメータ
測定範囲: 0 - 500 °C
センサー: サーモパイル
スペクトル範囲: 8 - 14 µm
応答時間 t90: ≤ 60 ms
測定不確かさ: 温度読取りの 0.75 % + 2.0 K
再現性: 1 K
温度係数: 0.1 K/K (T < 250 °C); 0.04 %/K (T > 250 °C)
電流出力分解能: 0.2 K + 選択範囲の 0.03 %
インターフェース分解能: 0.1 K

電気的パラメータ
アナログ出力: 0(4) - 20 mA 線形、切替可能、スケーラブル
抵抗: ≤ 500 Ω
スイッチング出力: オープンコレクタ 24 V DC、≤ 150 mA
テスト入力: 10 - 34 V DC（IEC 61131-2準拠）
インターフェース: IO-Link
電源: 24 V DC +10 % / -20 %
消費電流: 24 V DC で ≤ 50 mA

一般パラメータ
接続: M12 ねじ式 4ピンコネクタ（Aコーディング）
周囲温度: 0 - 65 °C
保管温度: -20 - +80 °C
許容湿度: 95 % r.H. 最大（結露しないこと）
寸法: Ø 30 x 185 mm（プラグ除く）
ハウジング: ステンレス鋼 V2A (1.4305)
保護等級: IP 65（DIN 40050準拠）
重量: 約 0.4 kg

調整可能なパラメータ

• アナログ出力 0/4 - 20 mA；アナログ出力のスケーリング
• 放射率（エミッシビティ）
• ダンピング時定数
• 最大値メモリのホールド時間
• 動作モードおよびスイッチ接点の切替ポイント
• 工場出荷時設定へのリセット
• 温度単位 °C/°F
• 温度のシミュレーション

機能
過温度信号；デジタルインターフェースによるエラー/イベント通知；サービス機能：測定値のシミュレーション；電源、アナログ出力、スイッチ出力の逆接続保護

付属品
赤外線温度計 CellaTemp PR；簡易マニュアル；固定用ナット 2個

バージョン / 典型特性
バージョン: CellaTemp PR 18 AF 1
測定範囲 (AF 1): 0 - 500 °C
ターゲットサイズ: 11 mm
焦点距離 (AF 1): 0.3 m
測定フィールド形状: 円形
測定原理: 単色（ワンカラー）

測定フィールド表 (測定距離 | 測定フィールド直径)
0.00 mm | 16.50 mm
12.00 mm | 16.28 mm
24.00 mm | 16.06 mm
36.00 mm | 15.84 mm
48.00 mm | 15.62 mm
60.00 mm | 15.40 mm
72.00 mm | 15.18 mm
84.00 mm | 14.96 mm
96.00 mm | 14.74 mm
108.00 mm | 14.52 mm
120.00 mm | 14.30 mm
132.00 mm | 14.08 mm
144.00 mm | 13.86 mm
156.00 mm | 13.64 mm
168.00 mm | 13.42 mm
180.00 mm | 13.20 mm
192.00 mm | 12.98 mm
204.00 mm | 12.76 mm
216.00 mm | 12.54 mm
228.00 mm | 12.32 mm
240.00 mm | 12.10 mm
252.00 mm | 11.88 mm
264.00 mm | 11.66 mm
276.00 mm | 11.44 mm
288.00 mm | 11.22 mm
300.00 mm | 11.00 mm

特性 / 技術仕様

• モデル: CellaTemp PR 18 (PRシリーズ)
• ブランド: Keller
• 測定範囲: 0 - 500 °C
• スペクトル範囲: 8 - 14 µm
• 光学ターゲットサイズ（300 mm時）: 11.00 mm
• 応答時間: ≤ 60 ms
• インターフェース: IO-Link + アナログ 0/4 - 20 mA
• スイッチ出力: オープンコレクタ 24 V DC、≤ 150 mA
• 電源: 24 V DC (+10 % / -20 %) / ≤ 50 mA
• ハウジング: ステンレス鋼 V2A (Ø 30 x 185 mm)
• 保護等級: IP65
• 重量: 約 0.4 kg
• 付属品: ピロメーター、本体簡易説明書、固定用ナット×2
