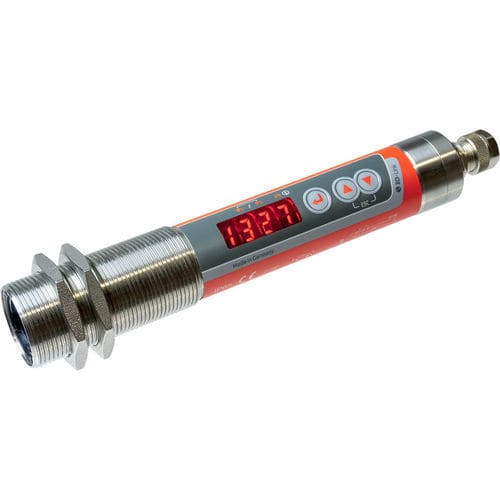

LEDディスプレイ付きパイロメーター CellaTemp® PK 68°C°F4-20 mA
お気に入りに追加する
商品比較に追加する
特徴
- ディスプレイ
- LEDディスプレイ付き
- 測定単位
- °C, °F
- 通信
- 4-20 mA, アナログ出力, IO-Link
- 保護レベル
- IP65
- 形状
- ネジ留め
- 応用
- 産業用
- その他の特徴
- 光学式
- 温度域
最少: 550 °C
(1,022 °F)最大: 1,400 °C
(2,552 °F)- スペクトル領域
0.95 µm, 1.05 µm
- 応答時間
10 ms
詳細
概要：
CellaTemp PK 68 は、550 ～ 1,400 °C の産業用温度測定向けデジタル二色式放射温度計です。二色式測定により、粉じんや蒸気、保護窓の汚れ、放射率変化などの影響に対する感度が単色式に比べて低減されます。PK 68 世代はバイタリティインジケータと SMART 自己監視機能を備え、稼働データを継続的に記録して予防保全を支援します。
主な特長：
バージョン / 主要データ：
バージョン: CellaTemp PK 68 BF 1
測定範囲: 550 - 1400 °C
ターゲットサイズ: 1.5 m 焦点距離で 21 mm
測定視野形状: 円形
測定原理: 二色式（ダブルフォトダイオード）
測定パラメータ（概要）：
センサ: ダブルフォトダイオード
波長範囲: 0.95 / 1.05 µm
応答時間 t90: ≤ 10 ms (T > 650 °C)
測定不確かさ: 読値の 1 %
再現性: 2 K
温度係数: 0.05 %/K
アナログ出力分解能: 0.1 K + 選択スパンの 0.005 %
インターフェース分解能: 0.1 K
表示分解能: 1 K
電気パラメータ：
アナログ出力: 0(4)-20 mA、線形、スケーラブル
負荷抵抗: ≤ 500 Ω
スイッチ出力: 2 × PNP オープンコレクタ、24 V DC、各 150 mA max
テスト入力: 10 - 34 V DC (IEC 61131-2)
インターフェース: IO-Link V1.1.3
電源: 18 - 32 V DC
消費電流: 24 V DC 時 ≤ 50 mA
表示と操作：
表示: 4 桁赤色 LED、桁高 8 mm
ステータス表示: 3 × LED
操作部: 3 ボタン
一般パラメータ：
接続: M12 5 ピン (A-coding)
周囲温度: 0 - 65 °C
保管温度: -20 - +80 °C
許容湿度: 最大 95 % r.H.（結露なきこと）
寸法: Ø 30 × 210 mm（プラグ含まず）
ハウジング: ステンレス V2A (1.4305)
保護等級: IP65 (DIN 40050)
質量: 約 0.4 kg
調整可能なパラメータ（例）：
アナログ出力のスケーリングと 0/4-20 mA 選択、ダンピング時定数、最大値ホールド時間、動作モード、スイッチポイントと遅延、補間点による温度補正、バイタリティ指標、サービスパラメータ、工場出荷時リセット、キーLOCK、単位 °C/°F、温度シミュレーション
機能：
過温度信号（内部温度 > 75 °C）、サービス機能（測定値シミュレーション）、DTD（非連続温度検出）による非連続プロセス対応、診断（逆極性、過負荷、電源異常表示）、供給および出力の逆極性保護
付属品：
赤外線温度計 CellaTemp PK 68、簡易マニュアル、固定ナット ×2
ソフトウェア：
SW 50（IO-Link ソフトウェア）
測定視野（例）：
測定距離 - 測定視野直径
0.00 mm - 15.00 mm
60.00 mm - 15.24 mm
120.00 mm - 15.48 mm
180.00 mm - 15.72 mm
300.00 mm - 16.20 mm
600.00 mm - 17.40 mm
900.00 mm - 18.60 mm
1 500.00 mm - 21.00 mm
技術仕様：
CellaTemp PK 68 は、550 ～ 1,400 °C の産業用温度測定向けデジタル二色式放射温度計です。二色式測定により、粉じんや蒸気、保護窓の汚れ、放射率変化などの影響に対する感度が単色式に比べて低減されます。PK 68 世代はバイタリティインジケータと SMART 自己監視機能を備え、稼働データを継続的に記録して予防保全を支援します。
主な特長：
- 測定範囲 550 ～ 1,400 °C
- 汎用に設定可能なスイッチ出力
- 精密レンズによる高い光学解像度
- IO-Link インターフェース (V1.1.3)
- センサのボタンまたはプラント側インターフェースでパラメータ設定可能
- 2 × PNP オープンコレクタスイッチ出力
- M30 中央ネジによる簡単取り付け
- 大型で明るい 4 桁 LED 表示
バージョン / 主要データ：
バージョン: CellaTemp PK 68 BF 1
測定範囲: 550 - 1400 °C
ターゲットサイズ: 1.5 m 焦点距離で 21 mm
測定視野形状: 円形
測定原理: 二色式（ダブルフォトダイオード）
測定パラメータ（概要）：
センサ: ダブルフォトダイオード
波長範囲: 0.95 / 1.05 µm
応答時間 t90: ≤ 10 ms (T > 650 °C)
測定不確かさ: 読値の 1 %
再現性: 2 K
温度係数: 0.05 %/K
アナログ出力分解能: 0.1 K + 選択スパンの 0.005 %
インターフェース分解能: 0.1 K
表示分解能: 1 K
電気パラメータ：
アナログ出力: 0(4)-20 mA、線形、スケーラブル
負荷抵抗: ≤ 500 Ω
スイッチ出力: 2 × PNP オープンコレクタ、24 V DC、各 150 mA max
テスト入力: 10 - 34 V DC (IEC 61131-2)
インターフェース: IO-Link V1.1.3
電源: 18 - 32 V DC
消費電流: 24 V DC 時 ≤ 50 mA
表示と操作：
表示: 4 桁赤色 LED、桁高 8 mm
ステータス表示: 3 × LED
操作部: 3 ボタン
一般パラメータ：
接続: M12 5 ピン (A-coding)
周囲温度: 0 - 65 °C
保管温度: -20 - +80 °C
許容湿度: 最大 95 % r.H.（結露なきこと）
寸法: Ø 30 × 210 mm（プラグ含まず）
ハウジング: ステンレス V2A (1.4305)
保護等級: IP65 (DIN 40050)
質量: 約 0.4 kg
調整可能なパラメータ（例）：
アナログ出力のスケーリングと 0/4-20 mA 選択、ダンピング時定数、最大値ホールド時間、動作モード、スイッチポイントと遅延、補間点による温度補正、バイタリティ指標、サービスパラメータ、工場出荷時リセット、キーLOCK、単位 °C/°F、温度シミュレーション
機能：
過温度信号（内部温度 > 75 °C）、サービス機能（測定値シミュレーション）、DTD（非連続温度検出）による非連続プロセス対応、診断（逆極性、過負荷、電源異常表示）、供給および出力の逆極性保護
付属品：
赤外線温度計 CellaTemp PK 68、簡易マニュアル、固定ナット ×2
ソフトウェア：
SW 50（IO-Link ソフトウェア）
測定視野（例）：
測定距離 - 測定視野直径
0.00 mm - 15.00 mm
60.00 mm - 15.24 mm
120.00 mm - 15.48 mm
180.00 mm - 15.72 mm
300.00 mm - 16.20 mm
600.00 mm - 17.40 mm
900.00 mm - 18.60 mm
1 500.00 mm - 21.00 mm
技術仕様：
- 型番: CellaTemp PK 68
- 測定範囲: 550 - 1 400 °C
- 測定原理: 二色式、0.95 / 1.05 µm
- 光学 / ターゲットサイズ: 1.5 m で 21 mm（表内に例示）
- 応答時間: ≤ 10 ms (T > 650 °C)
- 精度: 読値の 1 %；再現性 2 K
- 出力: 0(4)-20 mA；2 × PNP スイッチ出力
- インターフェース: IO-Link V1.1.3
- 電源: 18 - 32 V DC；≤ 50 mA
- ハウジング & 保護: ステンレス、IP65
- 表示 & 操作: 4 桁 LED、3 ステータス LED、3 ボタン
- 寸法 / 質量: Ø 30 × 210 mm；約 0.4 kg
- 同梱: 簡易マニュアル、固定ナット ×2
