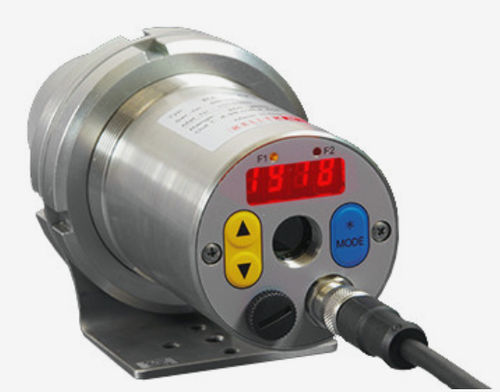

モノクロパイロメーター CellaCombustion PA 18

LEDディスプレイ付き°C°F

製品説明
CellaCombustion PA 18 は、焼却プロセス、発電所、廃棄物焼却設備などの燃焼室内の高温燃焼ガスの温度を測定するための赤外線ピロメータです。焦点調整可能な高精度レンズと、レンズ越しの照準またはオプションのビデオカメラを用いて、測定点に正確に合わせることができます。

主な特長

• 測定範囲 500 ～ 2,500 °C
• 測定距離を正確に調整できる焦点調整可能なレンズ
• 広帯域反射防止精密レンズ
• 遠距離からも読み取り可能なLED表示（4 x 7セグメント、桁高 8 mm）
• 診断用テスト電流出力
• 標準インターフェース：デジタル入出力、2つのアナログ出力、USB、RS-485

測定パラメータ
測定範囲：500 - 2500 °C
センサー：サーモパイル
スペクトル範囲：CO帯（燃焼ガス測定に最適化）
応答時間 t98：≤ 100 ms
測定不確かさ：測定値の0.75 %（°C）、最小 3 K
再現性：2 K
温度係数：0.04 %/K
電流出力解像度：0.2 K + 選択測定レンジの0.03 %
インターフェース解像度：0.1 K
表示解像度：1 K

光学バリエーション
標準対物レンズ PZ 15.03：焦点距離 0.8 m - ∞（例：AF 1 版で距離比 70:1）

電気的パラメータ
アナログ出力：0(4)-20 mA リニア、切替可能、スケーラブル
抵抗：≤ 500 Ω
アナログ入力：0 - 10 V
スイッチング出力：2 x オープンコレクタ 24 V DC、≤ 30 mA
スイッチング入力：2 x 最大 24 V
インターフェース：USB、RS-485
電源：24 V DC (+10 % / -20 %)
消費電流：≤ 175 mA（24 V DC時）

ビデオカメラ
ビデオ出力（内蔵カメラ装備モデル）：Composite PAL、1 Vpp、75 Ω

装備
照準装置：レンズ越し照準またはオプションのビデオカメラ
表示：4 x 7セグメント LED 赤、桁高 8 mm
状態表示：2 x LED
操作部：3 個のプッシュボタン

一般仕様
コネクタ：M12 ねじ込み式 8ピン
動作温度：0 - 65 °C
保管温度：-20 - +80 °C
許容相対湿度：最大 95 % RH（結露無きこと）
寸法：Ø 65 mm x 220 mm（最大 277 mm）
筐体材質：ステンレス鋼 V2A（1.4305）
保護等級：IP65（DIN 40050 準拠）
質量：約 0.9 kg

調整可能なパラメータ
測定範囲；アナログ入出力の測定値およびスケーリング；平滑化フィルタ；メモリ動作モードおよび保持時間；放射率；透過率；背景放射の補償；アラーム接点の閾値と動作モード；ATD機能パラメータ（オプション）；線形化機能；LED状態表示；電流および温度のシミュレーション；温度単位 °C/°F；カメラ付モデルでは TBC 機能およびホワイトバランス

機能
過温度信号：内部温度が 80 °C を超えると、アナログ出力は > 20.5 mA を表示します
サービス機能：測定値または電流信号のシミュレーション
ATD（自動温度検出）：断続的プロセスにおける自動温度検出機能

付属品

• ピロメータ CellaCombustion PA
• 接続ケーブル VK 02/A（5 m）
• ビデオケーブル VK 02/F（5 m）※カメラモデル用
• USB ケーブル VK 11/D（1.8 m）
• CellaView ソフトウェア
• 簡易取扱説明書

ソフトウェア
CellaView（設定およびデータ読み出しツール）
