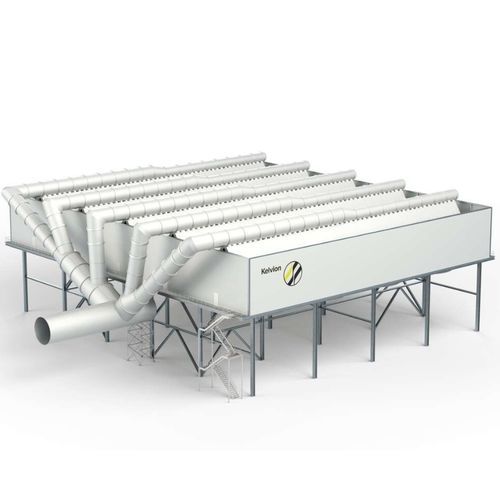

換気凝縮装置 ACC

スチームスチール製プロセス

空冷コンデンサーAフレーム MASHシステム 真空空冷式コンデンサーの基本設計はMASHコンセプトに基づいている。蒸気は蒸気ダクトとマニホールドを経由して凝縮器に運ばれます。蒸気は2列または3列のフィン付きチューブを横切って流れ落ちます。凝縮水は、温水タンクに接続されたボンネット・ヘッダー・ボクサー内で回収される。非凝縮物は、最終凝縮のために脱気行を通過する。 API 661 (ISO 13706)およびASME VIII div 1のほとんどの要件に対応。 エンドユーザーが要求する場合、Uスタンプが押される。 Groovyフィンを使用した、区画プランの制限に対する最適化された選択 シングルローシステム シングルローシステムは、アルミコーティングされたスチールフラットチューブで構成されています。アルミフィンは、アルミ被覆フラットチューブにろう付けされています。フィンの足とコアチューブの間の隙間をはんだが埋めることで、優れた熱伝達特性が得られます。 低蒸気側圧力損失により、真空度が向上し、凝縮水のサブクーリングが減少します。 無流動領域が避けられるため、冷却面全体を最適に利用できる。 最も凍結しにくい Aチューブシステム A-チューブは、長方形の炭素鋼フィンを備えた楕円形のベアチューブで構成されています。熱伝達は溶融亜鉛メッキにより最適化されている。フィンフットとフィンの隙間は亜鉛で完全に埋められ、優れた熱伝達特性を実現します。 溶融亜鉛メッキにより優れた耐食性を実現。 PEDまたはASME VIII div 1に準拠する圧力コンデンサーだけでなく、真空運転にも適しています。
