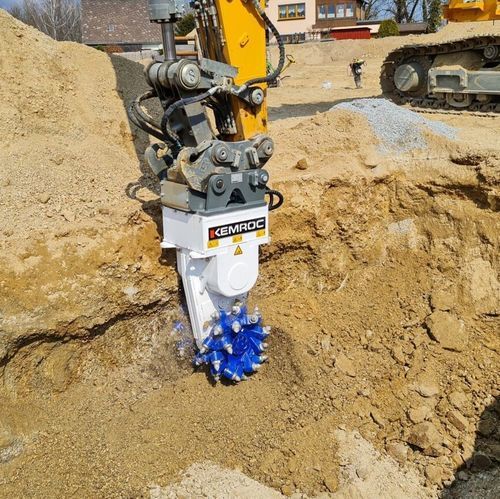

掘削機用ドラムカッター EKT 100

回転

概要 特許を取得したEKシリーズのチェーンカッターは、KEMROCの主力製品のひとつです。このコンセプトは、従来の回転ドラムカッターのEKTシリーズで拡大され、中央切断チェーンなしの回転ドラムカッターとして供給されています。変換キットが利用できるので、カッターチェーンを後で取り付けることができます。 特長

EKモデルに変換可能

高速かつ強力

2つのモーターで油圧パワーを増強

丈夫で剛性の高いギアボックスハウジング

堅牢なベアリングで支持されたドラム

油圧ホースの保護

改造の必要なく水中でも作業可能

適用分野

溝掘りとパイプライン作業

軟質から中硬質鉱物の採掘

コンクリート改修、プロファイリング、水中掘削、トンネル工事

特徴 / 技術仕様

シリーズのモデル数：9

シリーズ名：EKTシリーズ（ロータリードラムカッター、変換キットを介してEKチェーンカッターに変換可能）

モデルごとに表示される共通の属性：対応回転ユニット (KRM)、カッタードラムの直径 (C)、380 barでの切断力、切断幅 (B)、ドラムカッターの長さ (A)、最大オイルフロー、最大動作圧力、最大岩石圧縮強度、ピック数、ピックボックス / 標準ピックタイプ、定格出力、推奨掘削機重量、推奨オイルフロー、推奨回転数、標準穴パターン、380 barでのトルク、切断幅あたりの重量

モデルおよび主な技術データ：

• EKT 20 - 対応回転ユニット：カッタードラムの直径：225 mm（9インチ）、切断力：21 kN、切断幅：410 mm、ドラムカッターの長さ：540 mm、最大オイル流量：70 l/min、最大運転時間：1.5～2.5時間：70 l/分; 最高使用圧力: 400 bar; 最大岩石圧縮強度: 25 MPa; ピック数: 56本; ピックボックス: 1個56; ピックボックス：PH 14タイプ；定格出力：22 kW；推奨掘削機重量：2～6 t；推奨オイル流量：30 l/分、推奨回転数：75 rpm、標準穴パターン：LB10LB10; 標準ピック: 15/29/26/14 C; 380 barでのトルク: 2400 Nm; 幅あたりの重量: 130 kg
• EKT 40 - 対応回転ユニット：KRM35、カッタードラム直径：445 mm（18インチ）、切断力：22 kN、切断幅：500 mm、ドラムカッター長さ：1000 mm、最大オイル流量：115 l/min、最大運転時間：1.5時間：115 l/分; 最大使用圧力: 400 bar; 最大岩石圧縮強度: 30 MPa; ピック数: 52本; ピックボックス: 1個52; ピックボックス：PH 20タイプ；定格出力：44 kW；推奨掘削機重量：7～11 t；推奨オイル流量：85 l/分、推奨回転数：90 rpm、標準ホールパターン：LB10LB10、標準ピック：16/46/38/20 C、380 barでのトルク：切断幅あたりの重量：430 kg
• EKT 60 - 対応回転ユニット：KRM40、カッタードラム直径：590 mm（23インチ）、切断力：30 kN、切断幅：500 | 600 mm、ドラムカッター長さ：1190 mm、最大オイル流量：195 l/分、最大運転時間：1時間（1時間あたり）：195 l/分; 最高使用圧力: 400 bar; 最大岩石圧縮強度: 50 MPa; ピック数: 40 / 60; ピックボックス: 40 / 6040 / 60; ピックボックス：PH 22タイプ; 定格出力: 60 kW; 推奨掘削機重量: 12-17 t; 推奨オイル流量：140 l/分; 推奨回転数: 80 rpm; 標準穴パターン：LB20; 標準ピック: 15/46/38/22 C; 380 barでのトルク: 8800 Nm; 幅あたりの重量: 725 | 775 kg
• EKT 100 - 対応回転ユニット：KRM50、カッタードラム直径：690 mm（27インチ）、切断力：46 kN、切断幅：725 | 775 kg46 kN、切断幅: 700 | 800 mm、ドラムカッターの長さ: 1460 mm、最大オイル流量: 260 l/分、最大使用圧力: 400 bar、最大岩石圧縮強度: 80 MPa、ピック数: 40 / 44、ピックボックス: 40 / 44：40 / 44; ピックボックス：PH 32 HDタイプ；定格出力：100 kW；推奨掘削機重量：18～30 t；推奨オイル流量：200 l/分；推奨回転数：65 rpm；標準ホールパターン：LB30LB30; 標準ピック: 17/75/70/30 Q; 380 barでのトルク：15700 Nm、切断幅あたりの重量：1300 | 1360 kg
• EKT 110 - 対応回転ユニット：KRM60; カッタードラム直径：690 mm（27 in）; 切断力：56 kN; 切断幅：700 | 800 mm; ドラムカッター長さ：1460 mm; 最大オイル流量：300 l/分; 最高使用圧力: 400 bar; 最大岩石圧縮強度: 80 MPa; ピック数: 40 / 4440 / 44; ピックボックス：PH 32 HDタイプ；定格出力：110 kW；推奨掘削機重量：25～32 t；推奨オイル流量：250 l/分；推奨回転数：65 rpm；標準ホールパターン：LB30LB30、標準ピック：17/75/70/30 Q、380 barでのトルク：切断幅あたりの重量：1300｜1360 kg
• EKT 140 - 対応回転ユニット：カッタードラムの直径：720 mm（28インチ）、切断力：68 kN、切断幅：880 mm、ドラムカッターの長さ：1540 mm、最大油量：320 l/分：320 l/分; 最大使用圧力: 400 bar; 最大岩石圧縮強度: 100 MPa; ピック数：44; ピックボックス：PH 32 HDタイプ；定格出力：140 kW；推奨掘削機重量：30～45 t；推奨オイル流量：275 l/分；推奨回転数：70 rpm；標準ホールパターン：LB40；標準ピック：17：標準穴パターン：LB40、標準ピック：17/75/70/30 Q、380 barでのトルク：24500 Nm、切断幅あたりの重量：2000 kg
• EKT 150 - 対応回転ユニット：KRM60、カッタードラム直径：720 mm（28インチ）、切断力：83 kN、切断幅：880 mm、ドラムカッター長さ：1540 mm、最大オイル流量：390 l/min、最大切断幅：880 mm、ドラムカッター長さ：1540 mm、最大オイル流量：390 l/min：390 l/分; 最大使用圧力: 400 bar; 最大岩石圧縮強度: 100 MPa; ピック数：44; ピックボックス：PH 32 HDタイプ；定格出力：150 kW；推奨掘削機重量：35～50 t；推奨オイル流量：330 l/分; 推奨回転数: 65 rpm; 標準穴パターン：LB40; 380 barでのトルク：29800 Nm; 幅あたりの重量：2000 kg
• EKT 160 - 対応回転ユニット：KRM70; カッタードラム直径：720 mm（28 in）; 切断力：91 kN; 切断幅：880 | 1040 mm; ドラムカッター長さ：1540 mm; 最大オイル流量：425 l/分; 最高使用圧力: 400 bar; 最大岩石圧縮強度: 120 MPa; ピック数: 44 / 5644 / 56; ピックボックス：PH 32 HDタイプ; 定格出力: 150 kW; 推奨掘削機重量: 35-50 t; 推奨オイル流量：350 l/分; 推奨回転数: 65 rpm; 標準穴パターン：標準穴パターン：LB40；標準ピック：19/75/70/30 Q；380 barでのトルク：32700 Nm; 幅あたりの重量： 2000 | 2500 kg
• EKT 220 - 対応回転ユニット：カッタードラムの直径：860 mm（34インチ）、切断力：138 kN、切断幅：920 | 1300 mm、ドラムカッターの長さ：1760 mm、最大オイル流量：650 l/分：650 l/分; 最大使用圧力: 400 bar; 最大岩石圧縮強度: 140 MPa; ピック数: 44 / 60; ピックボックス: 1個44 / 60; ピックボックス：PH 38 HDタイプ; 定格出力：220 kW; 推奨掘削機重量：50～70 t; 推奨オイル流量：550 l/分; 推奨回転数: 45 rpm; 標準穴パターン：標準穴パターン： LB40; 標準ピック： 25/80/80/38 C; 380 barでのトルク：59500 Nm; 幅あたりの重量： 3100 | 3550 kg
