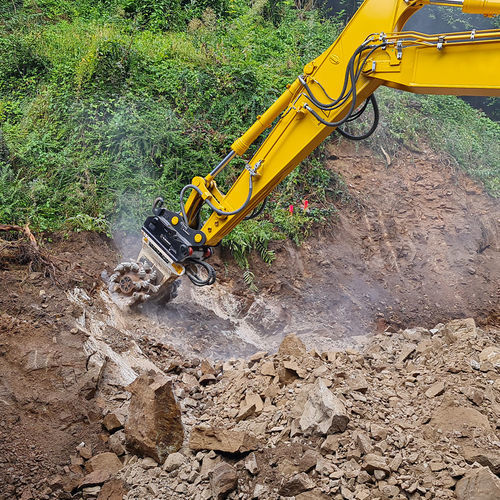

掘削機用ドラムカッター KRD 150回転
お気に入りに追加する
商品比較に追加する
特徴
- 応用
- 掘削機用
- 特性
- 回転
詳細
製品概要
KRDシリーズはダイレクトドライブ式ドラムカッターのラインアップで、コンパクトかつ軽量な設計の油圧アタッチメントです。ロングアーム仕様の油圧ショベル向けに最適化され、解体、立坑掘削、地盤改良、コンクリート補修、海中掘削などの用途に適します。オーバーサイズのベアリングがカッタードラムを支持し、耐久性を高めます。
特長
適用分野
モデル — 主要仕様マトリクス
ヘッダー: Model | Compatible rotation unit (KRM) | Cutter drum diameter C (mm) | Cutting force @380 bar (kN) | Cutting width B (mm) | Drum cutter length A (mm) | Max. oil flow (l/min) | Max. operating pressure (bar) | Max. rock compressive strength (MPa) | Number of picks | Pick box | Rated power (kW) | Recommended excavator weight | Recommended oil flow (l/min) | Recommended rpm | Standard hole pattern | Standard pick | Torque @380 bar (Nm) | Weight per cutting width (kg)
KRD 15 | KRM30 | 300 | 6.9 | 500 | 511 | 40 | 400 | 20 | 66 | PH 14 Type | 15 | 0.5 – 2 t | 25 | 145 | LB10 | 15/29/26/14 C | 1000 | 135
KRD 18 | KRM30 | 300 | 14.1 | 500 | 511 | 65 | 400 | 20 | 66 | PH 14 Type | 18 | 2 – 4 t | 40 | 115 | LB10 | 15/29/26/14 C | 2100 | 135
KRD 30 | KRM35 | 370 | 23.9 | 629 | 588 | 100 | 400 | 30 | 56 | PH 20 Type | 30 | 5 – 8 t | 80 | 110 | LB10 | 16/46/38/20 C | 4400 | 250
KRD 45 | KRM40 | 447 | 27.5 | 743 | 670 | 130 | 400 | 40 | 46 | PH 22 Type | 45 | 9 – 16 t | 110 | 110 | LB20 | 12/45/38/22 HC | 6100 | 380
KRD 70 | KRM50 | 612 | 53.4 | 946 | 951 | 230 | 400 | 850 | 40 | PH 30 HD Type | 70 | 17 – 25 t | 200 | 75 | LB30 | 17/75/70/30 Q | 16300 | 850
KRD 100 | KRM60 | 742 | 51.1 | 1020 | 1070 | 250 | 400 | 90 | 48 | PH 32 HD Type | 110 | 20 – 40 t | 225 | 70 | LB40 | 17/75/70/30 Q | 19000 | 1400
KRD 120 | KRM60 | 742 | 73.4 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 25 – 40 t | 320 | 70 | LB40 | 17/75/70/30 Q | 27200 | 1400
KRD 150 | KRM60 | 742 | 80.2 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 330 | 65 | LB40 | 17/75/70/30 Q | 29800 | 1400
KRD 155 | KRM60 | 742 | 88.0 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 340 | 65 | LB40 | 17/75/70/30 Q | 32700 | 1400
KRD 165 | KRM70 | 725 | 100.4 | 1260 | 1072 | 400 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 380 | 65 | LB40 | 19/75/70/30 Q | 36400 | 1850
KRD 175 | KRM70 | 725 | 118.6 | 1260 | 1072 | 420 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 400 | 55 | LB40 | 19/75/70/30 Q | 43000 | 1850
技術仕様
KRDシリーズはダイレクトドライブ式ドラムカッターのラインアップで、コンパクトかつ軽量な設計の油圧アタッチメントです。ロングアーム仕様の油圧ショベル向けに最適化され、解体、立坑掘削、地盤改良、コンクリート補修、海中掘削などの用途に適します。オーバーサイズのベアリングがカッタードラムを支持し、耐久性を高めます。
特長
- ロングアーム油圧ショベル向けのコンパクト設計
- ドラムを支持するオーバーサイズベアリングを備えたダイレクトドライブ
- 機種全体で高い出力対重量比
- 損傷を抑える保護されたホース配列
- 改造不要で水深30mまでの海中使用が可能
適用分野
- ロングアーム油圧ショベルによる解体
- 地盤安定化・土壌改良
- コンクリート補修・プロファイリング
- トレンチ掘削・配管工事
- 軟質鉱物の採掘、トンネル工事、立坑掘削
- 海中掘削やマリンワーク
モデル — 主要仕様マトリクス
ヘッダー: Model | Compatible rotation unit (KRM) | Cutter drum diameter C (mm) | Cutting force @380 bar (kN) | Cutting width B (mm) | Drum cutter length A (mm) | Max. oil flow (l/min) | Max. operating pressure (bar) | Max. rock compressive strength (MPa) | Number of picks | Pick box | Rated power (kW) | Recommended excavator weight | Recommended oil flow (l/min) | Recommended rpm | Standard hole pattern | Standard pick | Torque @380 bar (Nm) | Weight per cutting width (kg)
KRD 15 | KRM30 | 300 | 6.9 | 500 | 511 | 40 | 400 | 20 | 66 | PH 14 Type | 15 | 0.5 – 2 t | 25 | 145 | LB10 | 15/29/26/14 C | 1000 | 135
KRD 18 | KRM30 | 300 | 14.1 | 500 | 511 | 65 | 400 | 20 | 66 | PH 14 Type | 18 | 2 – 4 t | 40 | 115 | LB10 | 15/29/26/14 C | 2100 | 135
KRD 30 | KRM35 | 370 | 23.9 | 629 | 588 | 100 | 400 | 30 | 56 | PH 20 Type | 30 | 5 – 8 t | 80 | 110 | LB10 | 16/46/38/20 C | 4400 | 250
KRD 45 | KRM40 | 447 | 27.5 | 743 | 670 | 130 | 400 | 40 | 46 | PH 22 Type | 45 | 9 – 16 t | 110 | 110 | LB20 | 12/45/38/22 HC | 6100 | 380
KRD 70 | KRM50 | 612 | 53.4 | 946 | 951 | 230 | 400 | 850 | 40 | PH 30 HD Type | 70 | 17 – 25 t | 200 | 75 | LB30 | 17/75/70/30 Q | 16300 | 850
KRD 100 | KRM60 | 742 | 51.1 | 1020 | 1070 | 250 | 400 | 90 | 48 | PH 32 HD Type | 110 | 20 – 40 t | 225 | 70 | LB40 | 17/75/70/30 Q | 19000 | 1400
KRD 120 | KRM60 | 742 | 73.4 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 25 – 40 t | 320 | 70 | LB40 | 17/75/70/30 Q | 27200 | 1400
KRD 150 | KRM60 | 742 | 80.2 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 330 | 65 | LB40 | 17/75/70/30 Q | 29800 | 1400
KRD 155 | KRM60 | 742 | 88.0 | 1020 | 1070 | 360 | 400 | 100 | 48 | PH 32 HD Type | 120 | 30 – 40 t | 340 | 65 | LB40 | 17/75/70/30 Q | 32700 | 1400
KRD 165 | KRM70 | 725 | 100.4 | 1260 | 1072 | 400 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 380 | 65 | LB40 | 19/75/70/30 Q | 36400 | 1850
KRD 175 | KRM70 | 725 | 118.6 | 1260 | 1072 | 420 | 400 | 110 | 64 | PH 32 HD Type | 160 | 35 – 50 t | 400 | 55 | LB40 | 19/75/70/30 Q | 43000 | 1850
技術仕様
- 駆動方式：ドラムを支持するオーバーサイズベアリングを備えたダイレクトドライブ
- 設計：油圧アタッチメント向けに最適化されたコンパクトで軽量な構造
- 出力範囲：機種により15 kW〜160 kWの定格出力
- 切削径：機種により300 mm〜742 mm
- 最大使用圧力：400 bar（全機種共通）
- 最大油圧流量：機種により40 l/min〜420 l/min
- トルク範囲：約1,000 Nm〜43,000 Nm以上（機種により異なる）
- 水中能力：改造不要で水深30 mまで運用可能
- ピックシステム：PH / HD / Q各種および標準穴配列（機種によりLB10 / LB20 / LB30 / LB40）
- 適用性：解体、トレンチ掘削、地盤安定化、コンクリート補修、軟質鉱物の採掘、配管工事、プロファイリング、トンネル工事、立坑掘削
