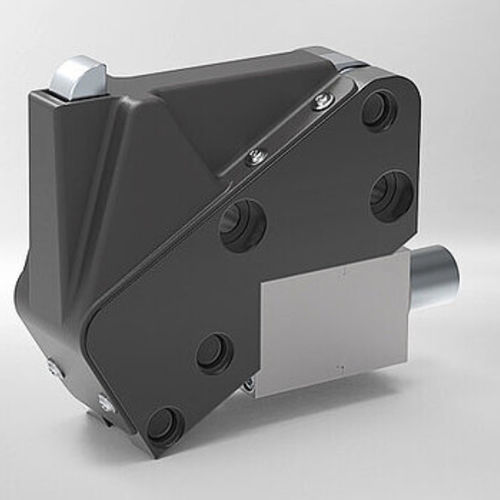

電動式停止システム Electromagnetic pallet stopper

パレット用ストッパーパレット用

パレットストッパーは、ワーク搬送システムにおいてコンベアトレイや搬送パレットを停止・分離するための電気機械式装置です。コンパクトで高出力の直線ソレノイド駆動と、オプションのダンパーを組み合わせることで、ソフトストップと迅速な解放を実現し、短いサイクルタイムや設置スペースが限られる環境に適しています。

主な機能

• ダンピング： 組み込みダンパーにより搬送パレットをソフトに停止します。
• 下降機能： 解放信号受信後にパレットを解放します（ストッパーが下降し、パレットが継続します）。

設計と動作

• 駆動： 高性能な直線ソレノイドが小さい設置寸法で非常に高い力を発揮します。
• 切替速度： 電磁石は非常に速く切替可能で、短いサイクルタイムに適しています。
• 省スペース： コンパクトなストッパー設計により、高いパレット速度を実現しつつ必要な設置スペースを最小限に抑えます。
• バリアント： 用途に応じてダンパーモジュールの有無を選択できます。

特性 / 仕様

• 最大ワークキャリア重量：25（15）kg（ダンパー付）
• ベルト速度：20 m/min
• 動作電圧：24 V DC
• 連続率：100%
• 定格電力：40.3 W
• 保護等級：IP40
• 標準製品参照：MPS0400001 (without damper), MPS0400003 (with damper)
