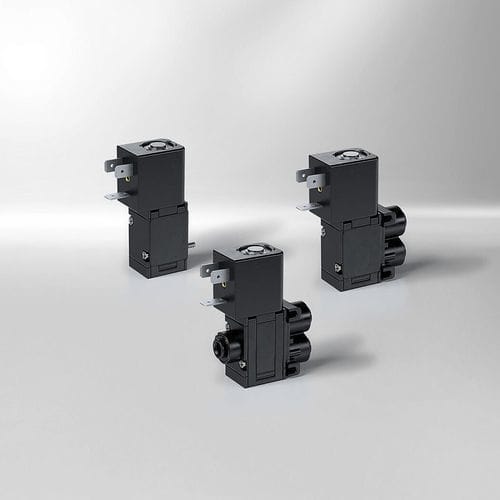

直動式電磁弁 97

3方向2位置NONC

概要
ダイアフラム式流体分離ソレノイドバルブは、シール用ダイアフラムにより駆動部をプロセスメディアから完全に分離します。これにより、汚染を許容しない用途や攻撃性の高い媒体に対する高い耐薬品性が必要な用途に適用できます。媒体に接触する材料は厳選されます。本バルブは酸、アルカリ、特殊インクなどの媒体に適し、3/2 または 2/2 ウェイの NC（常閉）/NO（常開）で提供されます。3/2 形状は分岐またはミキサーとしての提供が可能です。

設計と動作
圧力バランス設計により消費電力を低く抑えます（通常 ≤ 6 W）。公称流路は約 3.5 mm、最大 350 l/min の流量に対応し、必要に応じて最大 8 bar まで対応可能です。コンパクトな設計は 12 V DC または 24 V DC で動作します（他電圧は要問い合わせ）。オプション：手動操作および位置検出。標準ハウジング材質は PPSU、その他射出成形可能なプラスチックは要問い合わせ。シール材質は用途に応じて NBR、FKM、EPDM を選択可能。外部空気配管接続はフランジまたはプッシュイン（4 mm または 6 mm）、組み合わせも可能。EN 60529 準拠のコネクタを用いることで IP65 の保護等級を達成できます。

主な利点

• コンパクト設計
• 大口径（約 3.5 mm）
• 低騒音仕様のオプション
• 各種攻撃性媒体に対応
• 低消費電力で高流量を実現

用途分野

• 印刷・紙処理：攻撃性インクの計量、洗浄性に優れ、媒体への熱影響が小さい
• 歯科機器：歯科ユニットの空気/水供給、高い媒体適合性、低デッドボリューム、KTW/飲料水オプション
• 分析・ラボ技術：超純水用途、ハンドディスペンサーへの組み込みが可能なコンパクト設計

一般仕様
パラメータ — 値
定格電圧 — 24 V DC または 12 V DC
消費電力 — ≤ 6 W（0〜3.5 bar 時）
圧力範囲 — -0.9〜3.5 bar（要請により最大 8 bar）
オリフィス径 — 約 3.5 mm
Kv 値 — 最大 3.5 l/min
最大流量 — 最大 350 l/min（92.4 gpm）
媒体接触材料 — シール：EPDM、NBR、FKM；ハウジング：PPSU。FDA/UL のリストあり、飲料水認証は要問い合わせ
保護等級 — IP65（適切なコネクタと配管占有時）
空気配管接続 — フランジまたはプッシュイン（4 mm または 6 mm）
電気接続 — フラットプラグ 6.3 x 0.8、EN 60529 コネクタまたはリード線
機能 — 3/2 ウェイ NC/NO、2/2 ウェイ NC/NO、3/2 多機能（分岐/混合）
寸法（H x W x D） — 68 x 22 x 30 mm（フランジ版）

特性 / 技術仕様

• ダイアフラムによる駆動部と媒体の隔離設計
• 標準ハウジング材質：PPSU（FDA/UL リストあり、飲料水認証は要問合せ）
• シール材質：NBR、FKM、EPDM（用途により選択）
• 代表的な消費電力：≤ 6 W
• 最大使用圧力：標準で 3.5 bar、要望により 8 bar まで
• 最大流量：構成・圧力により最大 350 l/min
• 提供形態：2/2 および 3/2（NC/NO）、3/2 多機能；手動操作および位置検出はオプション
• 保護等級：IP65（適切なコネクタ使用時）
• 空気配管接続：フランジまたはプッシュイン（4 mm または 6 mm）
• 電気接続：フラットプラグ 6.3 x 0.8、EN 60529 コネクタまたはリード線
• 寸法（フランジ版）：68 x 22 x 30 mm
