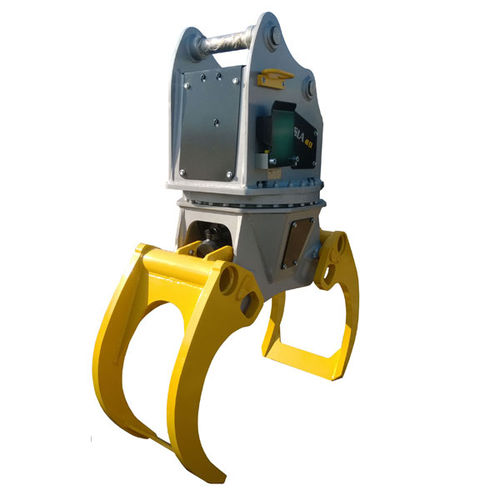

ロッググラップル 40EX

このグラップルは、形状、大きな旋回力、正確な比例制御により、丸太や切り出した木材など、あらゆる種類の材料を効率的に取り扱うことができます。ローテーターの頑丈なベアリング、フレームとジョーの耐久性のある構造は、長い寿命を保証します。 完全比例制御で、スムーズかつスピーディーな操作が可能です。 緻密な動作制御により、正確な作業が可能です。 幾何学的なデザインにより、山の中の1本の丸太を簡単につかむことができます。 爪の間隔が狭いため、丸太を扱う際に優れたグリップ力を発揮します。 また、木の茎全体をつかむのにも適しています。 頑丈なフレームとジョーは高品質のスチールでできています。 可動部には頑丈なアクスルとベアリングを採用し、長寿命を実現しています。 旋回リングには高品質で頑丈なローラーベアリングを採用しています。 高品質の油圧部品。 modelkesla 40ex 重量(kg)830 MAX.荷重(kg)3500 爪力(kN)16 開口時間 50 L/MIN (s)1,5 閉鎖時間 50 L/MIN (s)2,2 面積(m2)0,4 スルージングアングル(o)360 スルージングスピード50 L/MIN (rpm)14 スルージングトルク (kN・m)10 推奨オイル流量 (l/min)50-75 作動圧力(MPa)19 掘削機の大きさ (t)10-15
