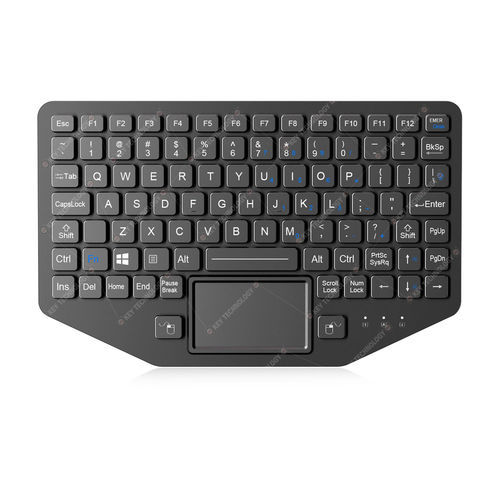

パネル設置用キーボード K-TEK-M275TP-FN-BL-KC-ANA-151B

カーボンコンタクトマウスキー2つ付きFnキー付

製品概要: K-TEK M275TP は、過酷でミッションクリティカルな環境向けに設計された超薄型の堅牢キーボードで、タフタッチパッドを内蔵しています。封止された耐久性の高い HMI（ヒューマン・マシン・インターフェース）で、軍用レベルの環境および EMC 規格に適合するよう設計されています。

主な特長:

• フレキシブルプリントサーキット（FPC）を用いた超薄型構造。
• IP67 保護等級のフロントパネルを完全封止。
• 400 DPI の耐久性あるタッチパッドにより迅速かつ正確なカーソル制御が可能。
• 低照度時の視認性を確保する白色調整式バックライト。
• 安全な取り付けが可能なトップパネルマウント。
• P+R（PC キャップ + ゴム）キー表面、耐薬品・耐液体の保護コーティングおよび抗菌仕上げ。
• キーボードを外さずに清掃できる FN + Clean キー組合せ。
• 信頼性の高い接点と長寿命を実現するカーボンコンタクト + FPC carbon-on-gold キースイッチ技術。
• MIL-STD-461G および MIL-STD-810H の要件を満たす設計。
• 特許取得済みデザイン（特許番号：202420937267.2）。

用途:

• 車両、航空、海洋/船舶システム；レーダー・表示コンソール；ラギッドポータブルノート；UAV 地上局；その他過酷環境で使用されるミッションクリティカル機器。

機械的データ:

• フロントパネル寸法：283.0 mm × 177.7 mm。
• キー数：92キー（マウスボタン 2 個含む）。
• キー作動距離：1.50 mm ± 0.10 mm。
• キー技術：カーボンコンタクト + FPC carbon-on-gold スイッチ。
• キー表面：P+R（PC キャップ + ゴム）。
• スイッチ寿命：>5 百万回操作。
• 作動力：1.2 N ± 0.2 N。

電気および適合性データ:

• インターフェース：USB。
• 供給電圧：DC +5V ±5%。
• 電流定格：≤30 mA（バックライトオフ）；≤300 mA（バックライトオン）。
• MIL-STD-461G（EMC/EMI/EMS/ESD）試験項目および MIL-STD-810H 環境試験（温度極限、低圧、湿度、振動、衝撃、温度ショック、雨、塩霧、粉じん、真菌、太陽放射など）を満たす設計。
• 認証：RoHS 準拠、CE および FCC 認証。

環境適応性と信頼性:

• 動作温度：-40℃〜+75℃。
• 保管温度：-50℃〜+85℃。
• 大気圧範囲：57 kPa 〜 106 kPa。
• 振動：0 〜 2000 Hz、変位 1 mm、加速度 70 m/s²。
• 衝撃：ピーク加速度 40 g、パルス継続時間 11 ms（マルチアクシス試験プロトコル）。
• 湿度試験：30℃–60℃、95% RH のサイクル、合計 240 h（10 サイクル）。
• 真菌、塩霧、雨、粉じん、輸送落下などの試験は MIL-STD-810H に準拠。
• 寿命：>5 年；キー寿命：>5 百万回；MTBF：>20,000 時間；MTTR：<30 分。

仕様 / 技術仕様:

• モデル名：K-TEK-M275TP-FN-BL-KC-ANA-151B。
• フロントパネル保護：IP67。
• バックライト色：白（調整可）。
• ファンクションキー：12（F1–F12）。
• キーパッドレイアウト：文字キー上に数値を兼用するフルキーボード機能。
• タッチパッド解像度：400 DPI。
• 取付方法：トップパネルマウント。
• 主要インターフェース：USB。
• 特許：202420937267.2。
