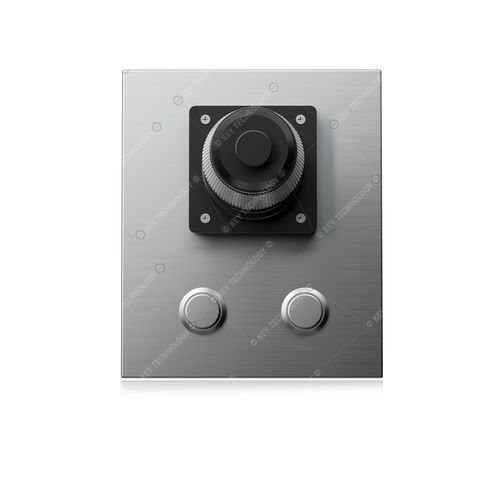

ホール効果ジョイスティック K-TEK-B100-JS

ボタン付き3キーアシスティブ テクノロジー用

1. 製品概要 本製品は、IP65規格に準拠した産業用堅牢ジョイスティックです。全ステンレス製の保護ハウジングを採用しており、内部の電子制御装置を完全に覆い、保護します。密閉型のステンレス製マウスボタンを搭載し、2つの動作モード（ジョイスティック／マウス機能の切り替え可能）に対応しています。 ネジ付きボルトによるトップパネル取り付け方式と標準USB 2.0インターフェースを採用しており、コンパクトで設置が容易、かつプラグアンドプレイに対応しています。 本ジョイスティックは、精密な角度制御が可能な3軸制御（X/Y/Z軸）に対応しており、トップボタンは出荷前に左クリックまたは右クリックとして事前設定可能です。これにより、過酷な産業環境や軍事用途など、様々な過酷な環境での使用に適しています。 2. 主な特長 - 高レベルの保護性能：IP65等級の防水・防塵性能、過酷な環境に耐える完全密閉型ステンレス鋼構造 - 3軸精密制御：X/Y軸の自由移動（25°±2°）およびZ軸の回転制御（40°±3°）による正確な操作 - 2つの機能モード：異なる機器制御のニーズに対応するため、ジョイスティックプロトコルまたはマウスポトコルをオプションで選択可能 - カスタマイズ可能なボタン：標準でトップボタン1つ（左/右マウスボタンとして設定可能）、オプションで密閉型ステンレス製マウスボタン2つ - 耐久性と信頼性：長寿命かつ高いMTBF（平均故障間隔）を実現し、長期連続運転でも安定した動作 - 幅広い互換性：USB2.0 HIDインターフェースを採用し、すべての主要OSに対応 - 簡単な設置：ネジ付きボルトによる天板取り付け設計で、シンプルかつ堅牢な組立が可能 3. 用途 自動車システム、航空宇宙機器、海軍・海洋施設、レーダーシステム、産業用制御コンソール、航法制御システム、その他過酷な産業用および軍事用制御環境に幅広く適用可能です。 4. 機械的仕様 - ボタン構成：上部ジョイスティックボタン1個（工場出荷時にマウスの左/右ボタンとして事前設定可能）；ステンレス製密閉型マウスボタン2個（オプション） - 外形寸法：100.0mm（長さ）× 116.0mm（幅）× 41.5mm (H) - 総重量：0.5kg - X/Y軸操作力：0～5 N；最大耐破損力：12 N - Z軸回転トルク：0～4 N；最大耐トルク：≤8 N - 主材質：高品質SUS304ブラッシュ仕上げステンレス鋼 + ABS - 動作プロトコル：マウスプロトコル／ジョイスティックプロトコル（選択可能） 5. 電気的仕様および適合データ - 供給電圧：DC +5V±5% - 定格電流：100mA - インターフェース規格：USB 2.0（HID対応） - 対応OS：HIDデバイスに対応するすべてのオペレーティングシステム - EMC規格：EN 55032:2015、EN 55035:2017 - 認証：CE、FCC、RoHS準拠 6. 環境適応性および信頼性 環境適応性 - 動作温度：-40℃ ～ 70℃ - 保管温度：-45℃ ～ 75℃ - 動作湿度：30% ～ 90% RH - 動作気圧：60 ～ 106kPa - 保護等級：IP65 信頼性パラメータ - 耐用寿命：ジョイスティック > 20万回、マウスボタン > 100万回 - MTBF（平均故障間隔）：20,000時間以上 - MTTR（平均修理時間）： 7. 技術仕様 上記で確定したすべての主要技術パラメータを統合：IP65対応の堅牢なジョイスティックは、SUS304ステンレス鋼製ハウジングとABS構造材料を採用し、3軸精密制御機能とデュアルモード（マウス/ジョイスティック）切り替え機能を備えています。広範囲の温度耐性、優れた電磁両立性、および環境適応性を特徴としています。 標準のUSB2.0 HIDインターフェースとカスタマイズ可能なボタン機能を備え、パネルマウント設置に対応しています。長寿命かつ低メンテナンスコストを実現し、過酷な動作環境下における軍事、船舶、航空宇宙、および産業用制御機器の高信頼性運用要件を完全に満たします。
