リニア位置センサ CS-L series

非接触式磁気デジタル出力

概要

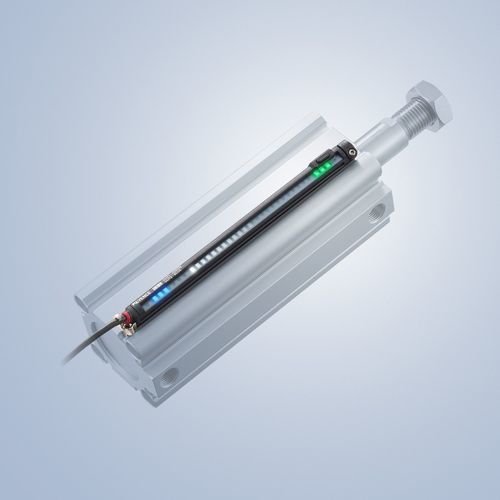

CS-Lシリーズは、全長バーLEDによりピストンの位置を視覚的にリアルタイム表示するライン型（直線型）気圧シリンダセンサです。シリンダを分解せず上方から取り付け可能で、ボタンによる2点学習で素早く設定できます。ピストン位置と衝撃（ショック）レベルの情報を出力し、診断やサイクルタイム最適化に活用できます。

主な特長

• 全長バーLEDでピストン位置をライブ表示。
• 2点学習（ボタン）による簡単設定、位置合わせ不要で迅速に導入可能。
• 上方取り付け（トップダウン）によりシリンダ分解不要での装着・取り外しが可能。
• ピストン位置および衝撃レベルを出力し、診断・プロセス制御に利用可能。
• 標準で2出力、オプションの高機能アンプで3出力化や拡張設定が可能。

詳細
CS-Lは可視バーLEDを用いてピストン位置を高分解能で表示します。取り付けはシリンダの溝に上から行うため分解は不要です。設定は2点学習ボタンで行い、誤操作防止のためにロック可能です。衝撃レベルやストローク時間の情報を出力し、異常の早期検知や工程改善に寄与します。配線は裸線またはM8コネクタに対応しますが、一部機能はPNP M8コネクタタイプが必要です。別売の高機能アンプにより、セットポイントウィンドウの調整、3出力化、遠隔設定などが可能で、設定後にアンプを取り外すこともできます。

用途／ユースケース

• 工程立上げやトラブルシュートのためのピストン位置のリアルタイム監視。
• 学習した位置を用いた位置ベースの制御やインターロック。
• 衝撃レベルやストローク時間出力を活用した機械診断。
• センサ取り付けのためにシリンダを取り外せない組み込み装置での利用。

仕様 / 技術仕様

• シリーズ / 型式：CS-L series
• 表示：全長バーLED（ピストン位置ライブ表示）
• 位置分解能（報告値）：1 mm
• 設定方法：2点学習（ボタン）
• 取り付け：上方取付（シリンダ分解不要）
• 出力：標準2出力、オプションで3出力（高機能アンプ経由）
• アンプ機能：セットポイントウィンドウ調整、3出力生成、遠隔設定対応（設定後にアンプを取り外し可能）
• コネクタ / 配線：裸線またはM8コネクタ対応（一部機能はPNP M8タイプが必要）
• 診断：衝撃レベルやストローク時間情報による性能監視
