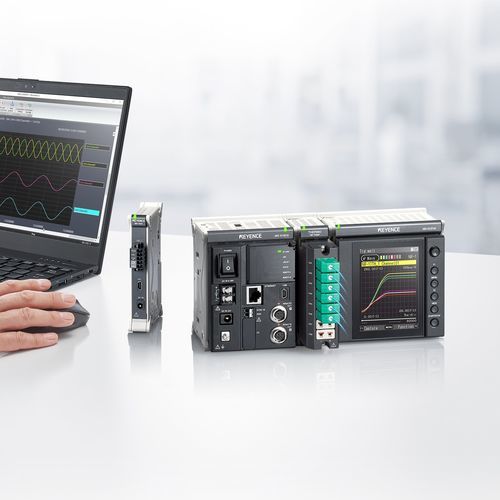

電圧データロガー NR-X

加速度電流温度

概要
NR-X Seriesは、幅広い試験・監視用途向けに設計されたコンパクトな多入力データロガープラットフォームです。多様な信号に対応し、モジュール式の拡張で単一システムにて多チャネルの同期計測を実現します。

主なポイント

• 単一プラットフォームで複数種類の測定ユニットに対応
• 現場・試験室で運用可能なコンパクトで可搬な筐体
• 現場配線を抑えるリモートユニットによる配線削減アーキテクチャ
• チャネル設定が容易な直感的なPCソフトと標準フォーマットでのデータ出力

用途

• 車体・シャーシの研究開発および耐久試験
• 電子基板(PCB)や電子部品の性能確認
• 成形機の温度管理などプロセス監視
• 空調機器や屋外機器の長期疲労試験

機能 — 測定能力とシステム
NR-X Seriesは最大8種類の測定ユニットに対応し、単一プラットフォームから数百チャネルまで同期拡張が可能です。対応信号：電圧、温度、電流、歪み、加速度、パルス、CAN。高分解能A/D変換とマイクロ秒レベルの高速サンプリングを備え、多数同時チャネルでもノイズを抑え信号の整合性を保つ設計です。

機能 — 操作性とワークフロー

• 配線削減システムとリモートユニットにより測定点付近での配線が可能で、セットアップ時間短縮と配線ミス低減に寄与
• PCソフトでの簡易チャネル設定とExcel等の標準形式への直接出力で解析・報告を効率化
• データ同期カメラ対応により計測データと映像を揃えて記録し診断を迅速化
• リアルタイム監視：ライブグラフとリモート閲覧；無線LANオプションにより分散計測・監視が可能

機能 — 耐環境性
振動・衝撃耐性、広い温度許容範囲、防水・防塵性能を備え、実験室および過酷な現場環境での使用に適します。水・砂・泥・高温などに対応する環境強化仕様も用意されています。

電源と携帯性
AC、DC、バッテリ駆動の選択肢があります。高容量リチウムイオン電池オプションにより長時間のデータ収集が可能（高容量バッテリ使用で概ね800分程度の長時間運用が目安として示されています）。

仕様

• シリーズ名：NR-X Series
• 対応測定ユニット数：最大8種類
• 最大拡張チャネル数：最大576同期チャネル
• 対応信号：電圧、温度、電流、歪み、加速度、パルス、CAN
• サンプリング性能：マイクロ秒レベルの高速サンプリング・高分解能A/D変換
• 配線：測定点近傍での配線を可能にする配線削減システムとリモートユニット
• データ同期：映像と同期したデータ取得に対応
• リアルタイム動作：PCライブ接続とリモート閲覧；無線LANオプションあり
• 電源：AC、DC、バッテリ；高容量リチウムイオン電池オプションあり
• 耐久性：振動/衝撃耐性 約10G/100G；動作温度範囲 約-40°C〜+85°C（-40°F〜+185°F）
• 防護等級：IP65/IP67；屋外暴露対応の筐体評価 Type 4X
• 環境強化ユニット：水、砂、泥、高温環境対応あり
• 典型的な使用例：R&D試験、自動車耐久試験、PCB検証、成形温度監視、長期疲労解析、HVAC・生産ライン監視
