多機能電荷 PLZ-U series

DC

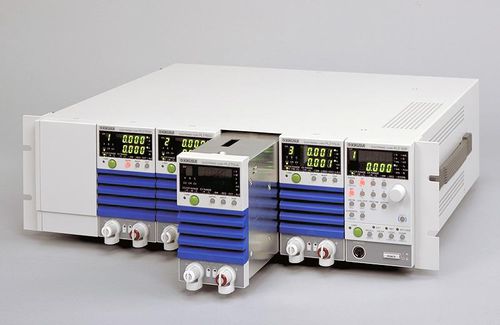

概要 半導体の現在のトレンドは、低電圧と高速化に向かっています。 この傾向は、スイッチング電源、バッテリ、DC/DCコンバータなどの半導体パワーユニットのコンポーネントと、テストに使用される電子負荷の両方に同様の要求を課しています。 また、複数の出力パワーユニットと容易なチャンネル再構成を必要とするユーザーの増加により、複数のチャンネルをサポートするように簡単に構成できるプラグインタイプの電子負荷が求められています。 これらのニーズをすべて満たす電子負荷システムの出現は待っていました。 この背景に反して、PLZ-Uシリーズの電子負荷を開発しました。 コンパクトで高性能なモジュール式電子負荷のPLZ-Uシリーズは、定電流、定抵抗、定電圧、定電流+定電圧、定抵抗+定電圧の5つのモードで動作することができます。 ロードシステムは、ロードモジュールとフレームで構成されています。 ロードモジュールは、制御ユニットとしても機能するフレームに挿入されます。 PLZ-30Fフレームは最大3つのロードモジュールを収容でき、PLZ-50Fフレームは最大5つのロードモジュールを収容できます。 負荷モジュールは並列動作できるため、テスト対象のデバイスに必要な電流容量や電力容量を75～750ワット*1に簡単に変更することができます。 最大スルーレート2.4A/µs*2での高速応答と最小設定分解能10µA*3に加え、ソフトスタート、可変スルーレート、スイッチング機能、ABCプリセットメモリ機能、4つのセットアップメモリなど、さまざまな機能を備えています。
