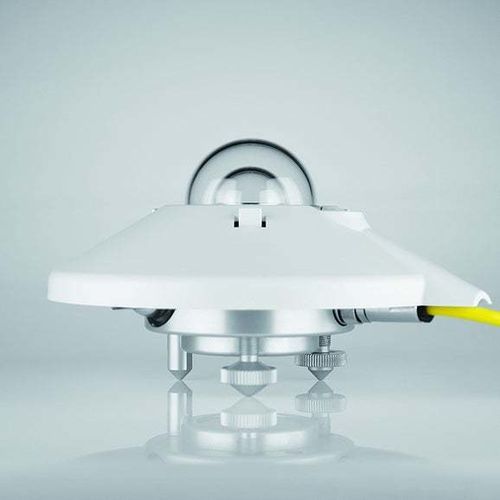

Bクラス日射計 CMP6

アナログDCアウトプット電圧出力

概要
CMP6 日射計は水平面上の全天日射を測定するための計器で、ISO 9060:2018 のスペクトル平坦 クラスB に適合します。センサ要素は64個の熱電対接合（直列接続）で構成され、安定した炭素系無機コーティングにより優れたスペクトル吸収と長期安定性を実現します。

用途
気象観測、流域観測、農業モニタリングなど、経済的で正確な放射測定が必要な現場向けに設計されています。熱容量の増加と二重ガラスドーム構造により、従来機よりも性能が向上しています。

主な技術仕様
CMP6 は一般的なデータ収録システムと互換性のある低電圧アナログ出力を備え、設置・較正・保守を容易にする機能を備えています。

• Model: CMP6
• 分類: スペクトル平坦 クラスB (ISO 9060:2018)
• 検出器: 64個の熱電対接合（直列接続）
• スペクトル範囲 / 精度: 285〜2800 nm
• 感度: 5〜20 µV/W/m²（温度依存性 < 4%：-10〜+40 °C）
• アナログ出力: 0〜30 mV（約 0〜1500 W/m²）
• 応答時間: < 6 s（63%）、12 s（95%）
• 非線形性: < ±1%（100〜1000 W/m²）
• ゼロオフセット: A: < ±8 W/m²、B: < ±2 W/m²
• 飽和放射照度（最大）: 2000 W/m²
• 方向応答: < ±20 W/m²（1000 W/m² のビームで最大 80°）
• 動作温度範囲: -40〜+80 °C
• 動作湿度: 0〜100%
• 非安定性: < ±1% 変化/年
• 筐体: アルマイト処理アルミニウム、IP67
• 重量: 1.3 lb（600 g）
• ケーブル長オプション: 10、25、50、100 m（33、82、164、330 ft）
• 乾燥カートリッジと保守: 外部ねじ込み式乾燥カートリッジ、乾燥剤は約6か月ごとに交換

保守と設置
組み込みの気泡水準器は上方に配置され、コネクタを覆う着脱式サンシールドを外さずに確認できます。コネクタは金メッキ接点で交換・較正が容易です。センサは外部電源を必要とせず、0〜30 mV を出力します。より高い電圧または 4–20 mA 出力が必要な場合は AMPBOX を使用してください。ねじ込み式乾燥カートリッジはユーザーで交換可能で、詰め替えパックが供給されます。
