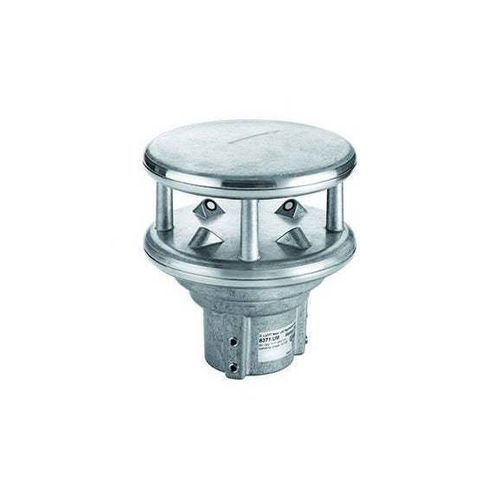

超音波風センサー Ventus-UMB

IP68

概要
超音波式風速風向センサー Ventus-UMB Lufft は、ランタイム差分法を用いて風速、突風、風向を高精度で計測します。瞬時値、ベクトル／スカラー平均、最大突風、最小／最大値、仮想温度を出力します。データ出力はシリアルまたはアナログインターフェースで、一般的な気象データロガーやPLCシステムと互換性があります。オプションの自動ヒーターにより最大 -40 °C までの低温での確実な動作が可能です。

利点

• 過酷環境に対応：振動および海水耐性設計。オプションの内蔵ヒーターで -40 °C までの耐氷運転が可能。
• 多用途なインターフェース：データ前処理機能と選択可能な出力プロトコルにより、一般的なデータロガーやPLCシステムと互換。
• 保守不要の運用：可動部のない超音波測定方式で、定期的な再校正を必要としません。

仕様

• サンプリングレート：瞬時 1–10 s、平均 1–10 min
• ボーレート：1200–57600
• 重量：約1.6 kg (3.6 lbs)
• 出荷証明書：あり
• アナログ出力：4–20 mA または 0–10 V
• 分解能：データ出力 16 bit；風向 0.1°；風速 0.33 ft/s；仮想温度 0.2 °F；気圧 0.1 hPa
• トランスデューサーヒーター：オプション（型式差）
• アナログ出力信号：4–20 mA または 0–10 V または 2–2000 Hz
• 試験：Jarring Test (IEC 60945)、腐食試験 (MIL-STD-810 Method 509.3)、耐氷試験 (MIL-STD-810F Method 521.2)、Highly Accelerated Life Test
• 動作電圧：12–24 VDC / 1.2 VA（ヒーター無）; 24 VDC / 240 VA（ヒーター有）
• 寸法：直径 約150 mm、高さ 約170 mm
• システム監視・制御（状態表示）：ヒーター、センサー故障
• 動作高度：最大 3500 m
• 周囲温度：-40～+80 °C（-40～+176 °F）
• 精度：風向 ±2° RMSE（>1.0 m/s）；風速 ±0.2 m/s または ±2% RMS（0–65 m/s）、それ以外 ±5%
• 測定方式：超音波
• 筐体保護等級：IP68
• 測定レンジ：風向 0–359.9°；風速 0–90 m/s（0–295.3 ft/s）；仮想温度 -50～+70 °C；気圧 300–1200 hPa
• インターフェース：RS485 半/全二重、絶縁
• ケーブル接続：8ピンコネクタ
• 筐体材料：耐海水アルミニウム
• バス運用：最大32台
