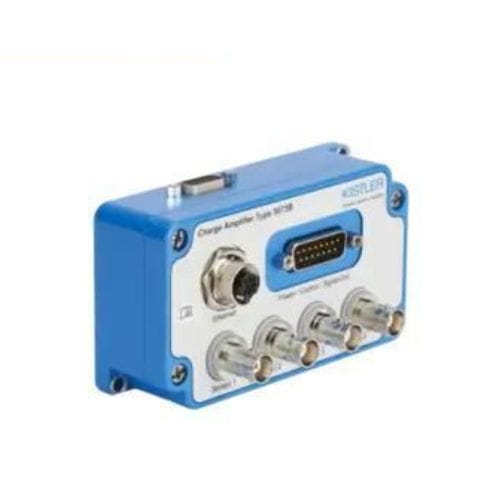

信号アンプ 5073B series

トランスインピーダンス電流電圧

説明
産業用チャージアンプ（ICAM-B）は、圧電センサで機械量を計測するあらゆる用途に使用できます。圧電センサは、センサに作用する荷重に比例して変化する電荷を生成します。チャージアンプ型式5073Bは、この電荷信号を低インピーダンスの電圧信号に変換します。遅い準静的信号から動的プロセスまで対応し、バリアントにより最大4台のセンサを同時に接続可能です。5073Bは実績のあるアナログ信号ルーティングと並列のIIoT接続およびリモートデータ処理を組み合わせ、両経路で機能を提供します。Webユーザーインターフェースにより計測データの可視化と、min/max、RMS、積分値、ローパス／ハイパスフィルタ、評価、仮想チャネルなどの各種設定へ安全にアクセスできます。IIoTライセンスのアップグレードでOPC-UAおよびMQTTプロトコルが有効になり、データストリーミングとパラメータ設定が可能になります。

主な特長 / 利点

• 広い測定レンジ（調整可能）：±20 ... ±1 000 000 pC
• 1、2、3または4チャネルを個別設定・制御可能
• 出力信号：±10 V または 4 ... 20 mA、アナログ帯域幅最大20 kHz
• 機器設定用のWebユーザーインターフェース
• デジタルデータストリーミング：最大1 kSps
• 仮想チャネルにより1つ以上のセンサチャネルを用いたリアルタイム計算が可能
• 機能：ピーク・積分、RMS、ローパスフィルタ、切替式ハイパスフィルタ

仕様 / 技術仕様

• 型式：5073B
• 測定原理：圧電センサの電荷を低インピーダンスの電圧信号に変換
• 測定範囲：±20 pC～±1 000 000 pC（調整可能）
• チャネル数：1～4（バリアントにより異なる）、チャネルごとに個別設定・制御
• アナログ出力：±10 V または 4 ... 20 mA（選択可能）
• アナログ帯域幅：最大20 kHz
• デジタルストリーミング：最大1 kSps
• リアルタイム処理：仮想チャネルによる計算機能
• 内蔵機能：ピーク、積分、RMS、ローパス、切替式ハイパス、min/max評価
• インターフェース：Ethernet、設定/可視化用のWeb UI
• IIoTオプション：OPC-UAおよびMQTTを有効にするライセンスアップグレード
• 用途：遅い準静的信号および動的プロセスの計測、過酷な産業環境での使用に適合
