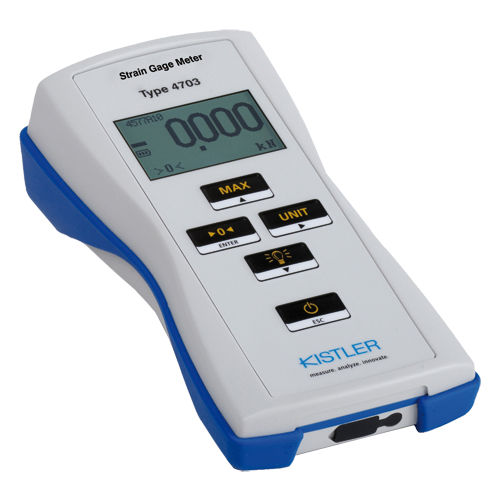

電子ひずみゲージ 4703B

長方形断面式応力解析用力測定

概要
ひずみゲージ用電子測定器 Type 4703B は携帯可能で、交流電源に依存しないバッテリー駆動の機器です。バックライト付きの見やすいディスプレイを備え、フロントパネルのキーでタレ（ゼロ点）、最小/最大表示、測定範囲のクイック選択などの基本機能を簡単に操作できます。直感的なメニューによりパラメータ設定が容易です。ひずみゲージセンサおよびスリップリング方式のトルクセンサを直接接続できます。表示単位は任意に設定可能で、瞬時値、最大値、最小値、過負荷、単位、バッテリ残量を表示できます。装置は防滴（IP54）で堅牢なキャリングケースに梱包されます。装置とセンサを一連の測定チェーンとしての認定校正が可能です。

主な特徴 / 利点

• ひずみゲージ入力範囲：0.8 … 5 mV/V（フルブリッジ）
• 直線性誤差：<0.05%
• 5桁バックライト付きLCD表示
• 瞬時値、最大値、最小値の表示
• 2点法による16のプログラム可能な測定レンジ（タレ機能付き）

ソフトウェア互換性
SensorTool は、選定されたトルクセンサおよびデバイス（製造元が互換性を示す型式例：4503B、4510B、4550A、4551A、4552A、4700B、4703B）をPCと接続してパラメータ設定やデータ管理を行うための無償ソフトウェアです。

追加情報
堅牢なキャリングケースにて供給されます。装置とセンサを連結した測定チェーンとしての認定校正が可能です（要問い合わせ）。

技術仕様

• 型式：4703B
• ひずみゲージ入力範囲：0.8 … 5 mV/V（フルブリッジ）
• 直線性誤差：<0.05%
• 表示：5桁バックライト付きLCD
• 表示項目：瞬時値、最大値、最小値、過負荷表示、単位、バッテリ残量
• 測定レンジ：16プログラム可能レンジ（2点法）およびタレ機能
• 操作：フロントパネルキー、直感的なメニュー
• センサ接続：ひずみゲージセンサおよびスリップリング式トルクセンサの直接接続
• 電源：バッテリー駆動（交流電源に依存しない）
• 保護等級：防滴（IP54）
• 機械：堅牢なキャリングケースで納入
• 校正：装置とセンサを測定チェーンとしての認定校正が可能
