トルクセンサ

トルク: 0.1 Nm - 1,000 Nm

固定式と回転式のエキスパートトランスデューサは、エキスパートEXTAトルクアナライザまたは他のアナライザで使用するように設計されており、実際のねじ継手またはジョイントシミュレータに正確に加えられたトルクと角度を双方向で測定します。業界標準のトランスデューサーは、業界標準に準拠する他のメーカーの機器と一緒に使用できます。スマートトランスデューサーには、セットアップが簡単なエキスパートEXTAトルクアナライザーで自分自身を識別できる機能が含まれています。スマートトルク+角度トランスデューサーにはエンコーダーが含まれています。 ...

トルク: 0.35 Nm - 11,300 Nm

非増幅型フランジ・モデルは、拡張された速度範囲と高い総合性能精度を特長としています。トルクセンサの軸のみの接触デザインにより、メンテナンスは最小限で済みます。非増幅型シャフトトルクトランスデューサは、長期耐久性試験を実施する試験設置に最適です。信号伝達の非接触性により、実質的にメンテナンスの必要がありません。特殊用途に適応可能な特殊非接触ロータリートルクセンサは、油圧ポンプ試験、油圧モーター試験、軍用航空機試験スタンド、航空機始動試験、クロスブリード式始動など、さまざまな用途に開発されました。

トルク: 0.07 Nm - 271,000 Nm

モデル2110-2116フランジ反応トルクセンサはモーター、スイッチ、車軸、あるいは軸、およびその取付板などの試験片への取付け用に設計されています。これらのモデルは双方向で操作し、キャリブレーションします。ニッケルめっき合金鋼構造によって厳しい産業環境における耐性を強化しました。これらのモデルには可動部がなく、トランスデューサの機械加工部分にある接着ひずみゲージ4つを利用して、広いダイナミックレンジで最大の非直線性0.1%を実現します。一般的な応用にはタイヤの制動、モータ動力計、摩擦滑りテスト、ツイスト測定などがあります。2,000 ...

トルク: 5.65 Nm - 33.9 Nm

... ロードセル／トルクセンサ - X/Y/Z - モデル8565 ロボット工学やオートメーション工学では、精密で触感の良いハンドリングへの要求が常に高まっています。クロストークの少ない堅牢な8565型多軸センサは、センサの向きに関係なく、いつでもプロセスの監視と評価を可能にします。 たった1つのセンサで、正確な3次元の荷重情報を得ることができます。6つの独立した出力により、荷重の作用方向（軸力[Fz]/横力[Fx/Fy]/トルク[Mz]/曲げモーメント[Mx/My]）を選択的に評価することが可能です。 DIN ...

トルク: 0 Nm - 200 Nm

... この高精度トルクセンサは、非回転部品の静的および動的測定に使用することができます。内部および外部の角ドライブ設計により、このセンサーは特に既存または新規のねじ取り付けアプリケーションに適合しやすくなっています。 USBポート、内蔵アンプ、サイドロード吸収ベアリングなどの特長を生かし、ねじ締め工具の品質保証やモニタリングなどにご利用いただけます。 回転部分がないため、正しく使用すればメンテナンスが不要です。 また、付属品としてマウンティングブラケットやフランジアダプターが用意されており、既存または新規に開発したセットアップやテストベンチに迅速かつ容易に、実用的に組み込むことが可能です。 ストレインゲージベースのセンサは、モジュール設計により、希望するアプリケーションに合わせた正確な構成が可能です。 アンプ内蔵オプションにより、センサーはトルクに比例した0～±10Vの電圧信号を直接供給します。センサはマイクロUSBインタフェース経由で設定することができ、例えば、フィルタ周波数の設定、平均化、風袋引き機能などにアクセスすることができます。また、USB計測オプションにより、電圧出力だけでなく、USB経由の計測も可能です。センサーには、測定やデータ保存を行うためのソフトウェアDigiVisionが付属しており、LabVIEWなどのドライバも利用可能です。カスタムソフトウェアへの統合は、DLLを介して可能です。サンプルは弊社ウェブサイト ...

トルク: 0 Nm - 200 Nm

... 非回転部品の静的・動的測定用に設計された高精度トルクセンサです。直径10mmのスルーホールを使用して、ケーブルやボーデンケーブルなどの部品をセンサに通すことができます。 取り付けフランジにはネジ穴と貫通穴があり、どちらの端にもセンサを取り付けることができます。このセンサは回転部分がないので、正しく使用すればメンテナンスは不要です。このひずみゲージ式センサは、モジュール式になっているため、用途に応じた精密な構成が可能です。 アンプ内蔵型では、トルクに比例した0～±10Vの電圧信号が直接出力されます。また、マイクロUSBインタフェースにより、フィルタ周波数の設定、平均化、風袋引きなどの設定を行うことができます。USBオプションでは、電圧出力に加え、USB経由での測定機能も利用できます。センサーには、測定やデータ保存を行うためのソフトウェアDigiVisionが付属しており、LabVIEWなどのドライバも利用可能です。カスタムソフトウェアへの統合は、DLLを介して可能です。サンプルは弊社ウェブサイト ...

トルク: 0.02 Nm - 500 Nm
精度: 0.1, 0.05 %
回転速度: 0 rpm - 15,000 rpm

... 概要 MagtrolのTSシリーズインライントルクセンサは、非常に正確なトルクと速度の計測を提供します。各モデルにはコンディショニング電子モジュールが内蔵されており、8極コネクタを介してDC0V～±5V（DC±10V）のトルク出力を提供します。センサーにはソフトウェアが付属しており、接続とデータ取得が簡単に行えます。スピードエンコーダは、タコA、タコB、およびインデックスリファレンスZ（1 PPR）で最低360 PPR（Pulse Per Revolution）を提供します。 Magtrolトルクセンサは非常に信頼性が高く、高い過負荷保護、優れた長期安定性、高いノイズ耐性を提供します。TSシリーズセンサモデルはひずみゲージ式測定システムで、テレメトリ信号伝送が組み込まれています。センサカバーにある3つのLEDライトにより、センサの状態をカラーコード（3つのLEDの組み合わせ）で視覚的に確認することができます。センサーの電源は、8極コネクターからDC24V（DC12～32V）で供給されます。TARE ...

トルク: 0.1 Nm - 10,000 Nm
精度: 0.1 %
回転速度: 50,000 rpm

... マグトロール社は、動的なトルクと速度の測定のために、3種類のトルク変換器を提供しています。3つのトランスデューサのモデルはすべて、当社独自の非接触差動変圧器トルク計測技術を採用しています。この計測技術には多くの利点があり、特に動作中に電子部品が回転しないことが特徴です。各モデルには、0～±10VDCのトルク出力とオープンコレクタの速度出力を提供するコンディショニング電子モジュールが内蔵されています。マグコントロール社のトルク変換器は、高い過負荷保護機能、優れた長期安定性、高いノイズ耐性を備えた信頼性の高い製品です。 特徴 -トルクと速度の調整機能を内蔵 -トルクの範囲 ...

トルク: 20 Nm - 150,000 Nm
精度: 0.1, 0.2 %
回転速度: 3,500 rpm - 20,000 rpm

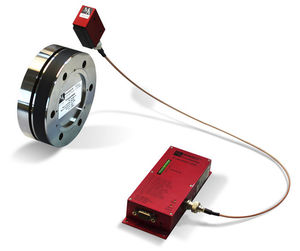

... 製品説明 コンパクトでベアリングレス、メンテナンスフリーの設計により、Magtrolの新しいTFトルクフランジセンサは、トルク測定アプリケーションに多くの魅力的な利点をもたらします。 TFの高ねじり剛性は、片側のカップリングの使用を避けるために、機械シャフトまたはフランジへの直接取り付けをサポートします。 これにより、テストシステムへの統合が容易になり、テストベンチ全体の長さが短くなり、コストが削減されます。 ひずみゲージ技術に基づくTF Sensorの高精度テレメトリーシステムは、高精度な信号伝送を可能にします。 ...

トルク: 200, 50, 100 Nm
精度: 0.5 %
許容過負荷: 150 %

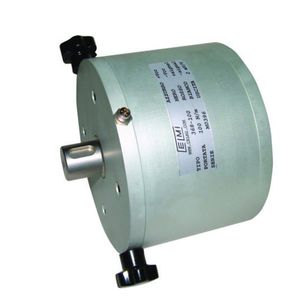

... MEROBELのトルクセンシングデバイスは、トルク表示システムまたはトルクの閉ループ制御のために使用されます。 テストベンチ用として、TRSセンサーによるクローズドループ制御を行い、トルクシミュレーションや正確で安定したレギュレーションシステムを構築するための動的特性を高めることができます。 主な特徴 コンパクトで堅牢なデザイン EMPブレーキへの取り付けが容易で、コンパクトなパッケージ設計が可能です。 ...

トルク: 1 Nm - 10 Nm

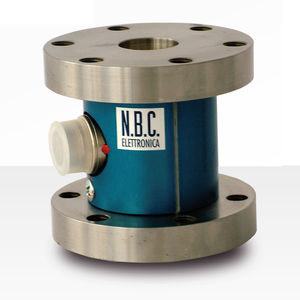

... フランジ型スタティックトルクトランスミッタは、リアクションレンチの昇降用に作られたデバイスです。 アルミニウム製で、1Nmから10Nmの容量があり、モーターで発生したトルクやショックアブソーバで消散したトルクを監視し、構造の回転を防止するための理想的なソリューションです。 ...

トルク: 20 Nm - 5,000 Nm

... フランジ型スタティックトルクトランスミッタは、リアクションレンチの昇降のために作られたデバイスです。 ステンレス鋼製で、20Nmから5000Nmまでの容量があり、モーターで発生したトルクやショックアブソーバで消散したトルクを監視し、構造の回転を防止するための理想的なソリューションです。 ...

トルク: 1 Nm - 5,000 Nm

... フランジスタティックトルクトランスミッタは、リアクションレンチの昇降のために作られた装置です。アルミニウム製で容量1Nmから10Nm、ステンレス製で容量20Nmから5000Nm。トルクレンチで通常使用される機械的接続を備えているため、トルクレンチの検証などさまざまな用途に理想的なソリューションとなっています。 ...

トルク: 0.07 Nm - 11.5 Nm

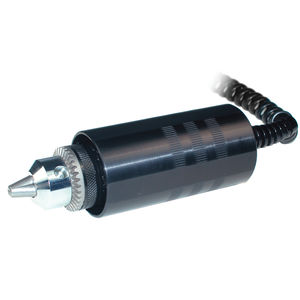

... 多種多様な用途に対応する双方向トルクを計測します。 容量に応じて、直径1/2インチ (12.7 mm) までのサンプル用のチャックが含まれています。 このセンサは、ハンドヘルドデバイスとして使用することも、トルクテストスタンドに取り付けることもできます。 10ozFin ～ 100 lbFin (7～1,150 Ncm) の容量と仕様 •交換可能なセンサーとインジケータのPlug & Test™ ファミリのメンバー •堅牢なアルミニウムハウジング •データによるNISTトレーサブル校正証明書が含まれています。 ...

トルク: 0.07 Nm - 11.5 Nm

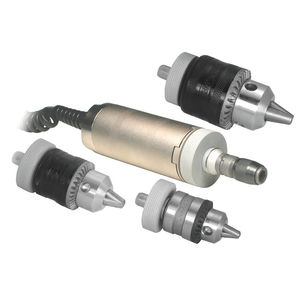

... 異なるサンプルサイズを必要とする一般的な双方向トルク試験アプリケーション向けの優れたソリューションです。 3つの交換可能なチャック容量とビットホルダが利用可能です。 R51は優れた過負荷保護機能を備え、10オンスフィンから100lbFin（7～1,150Ncm）までの容量で入手可能です。 特長と仕様 •交換可能なセンサーとインジケータのPlug & Test™ ファミリのメンバー •優れた過負荷保護 •交換可能なチャック（別売） •データ付きのNISTトレーサブル校正証明書が含まれています。 ...

トルク: 0.07 Nm - 11.5 Nm

... トルク計測センサでトルク工具を校正したり、トルク試験システムのコンポーネントとして使用することができます。 あらゆる面にタップ穴が設けられているため、ワークベンチやテストシステム内の治具に簡単に取り付けることができます。 容量は10オンスフィンから100ポンドフィン（7〜1,150Ncm）までご利用いただけます。 特長と仕様 •交換可能なセンサーとインジケータのPlug & Test™ ファミリのメンバー •頑丈なアルミニウムハウジング •ユニバーサルマウント ...

トルク: 0.35 Nm - 20 Nm
精度: 0.1 %
許容過負荷: 150 %

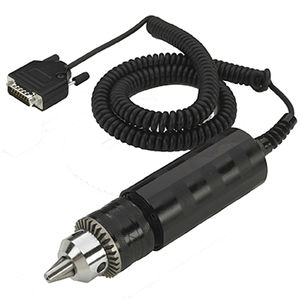

... STSシリーズトルクロードセルは、DFS-R-NDシリーズトルクゲージと組み合わせて使用されるフルブリッジひずみゲージ付きロードセルです。 STSシリーズトルクロードセルは、15ピンプラグを備えたフルブリッジひずみゲージ付きロードセルです。 これらのロードセルは、DFS-R-NDシリーズトルクゲージと組み合わせて使用されます。 トルクゲージに接続すると、容量と校正ポイントが機械によって自動的に認識され、フル機能の荷重測定器になります。 ロードセルは、約 ...

トルク: 1 Nm - 5,000 Nm

... モデルシリーズTesT 411の標準的なスクエアコネクションの静的トルク変換器は、静的トルクの測定に通常使用されるセンサーです。1 Nmから5000 Nmの間で、12種類のセンサーが利用可能です。このトルク変換器は耐久性があり、産業用途に適しています。電子インジケータTesT 813と工業用アンプTesT 854は、評価に使用することができます。 技術仕様 測定の不確かさ - ≤ 公称値の± 0.2 特徴 ステンレス 反応性 トルク 電動式 ...

トルク: 1 Nm - 5,000 Nm

... フランジ接続のモデルシリーズTesT 415の静的トルク変換器は、通常、静的および準静的トルク測定用の治具として使用されます。1Nmから5000Nmの間で、12種類のセンサーが利用可能です。このタイプのトルク変換器は、堅牢で産業用途に適しています。電子インジケータTesT 813と工業用アンプTesT 854は、評価用に使用されます。これらのトルク変換器は、USBコントローラTesT 850とソフトウェアTesTWinner®と組み合わせて、高精度な測定を行うTesTねじり試験機のトルク測定器としても使用されます。 技術仕様 測定の不確かさ ...

トルク: 1 Nm - 5,000 Nm

... 標準的なスクエアコネクションを持つモデルシリーズTesT 421の回転トルク変換器は、動的トルク計測のための最も一般的なセンサーです。1 Nmから5000 Nmの間で、12種類のグレードの変換器が利用可能です。このトルク変換器は堅牢で、産業用途に適しています。電子インジケータTesT 813と工業用アンプTesT 854は、分析目的で使用されます。これらのトルク変換器は、USBコントローラTesT 850とソフトウェアとの組み合わせで、高精度測定のためにTesTねじり試験機のトルク測定器としても使用されます。 技術仕様 測定の不確かさ ...

トルク: 0 Nm - 1 Nm

... CLA TSF-000～TSF-5は、双方向の誘導型トルクセンサです。測定システムは、摩擦のないトルク測定を可能にする十字型スプリングを備えた柔軟なピボットに取り付けられた軸で構成されています。測定されたトルクに比例した軸の回転角度の測定は、搬送周波数を持つ誘導型変位センサを介して行われます。全測定範囲で約1°という小さな回転角により、非常に優れた直線性と無視できるヒステリシスを実現しています。 ...

トルク: 0.02 Nm - 20,000 Nm
許容過負荷: 100 %

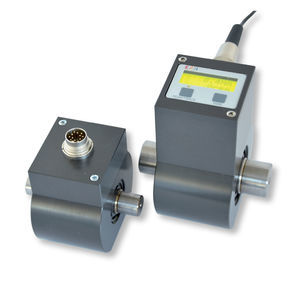

... 27種類のトルクレンジ（±0～0.02Nm～20.000Nm） トルク、回転数の正確な測定が可能 トルク、速度、回転角の精密測定 特徴 DRVL - 非接触信号伝送 - 信号アンプ内蔵 - 低慣性モーメント - 速度/回転数測定（オプション） - 回転角測定(オプション) - 高度な電磁両立性（EMC) - 速度・角度信号の出力レベル調整可能 出力レベル調整可能 (5 - 24 V) - 速度・角度計測の速度範囲を拡大 速度・角度測定 - 周波数出力 10 kHz ...

トルク: 0.5 Nm - 1,000 Nm
精度: 0.5 %
許容過負荷: 100 %

... トルク範囲：0.5～1000Nm 特徴 - ローコストトルク変換器 - 電流出力、電圧出力 - 非常に短い - 測定精度：フルスケールの0.5%以下 - 計測信号の非接触転送 - 実績のあるストレインゲージ技術 - 信号増幅器内蔵 - 単一電源 - 広範囲なアプリケーション - オプションで速度測定も可能 その他の機能 DRBK-A - 速度・トルク同時表示 - 符号付き4セグメント表示 - ピークモード（時計方向のみ） - LCDディスプレイ上の表示エリア 30 ...

トルク: 0 Nm - 5,000 Nm
許容過負荷: 100 %

... 2レンジトルク変換器 "DRDL" ピークトルクと動作トルクの同時測定が可能 速度や角度の測定が可能なトルクセンサ 100%の過負荷保護機能を備えた高精度 0～0.5 Nmから最大±0～5000 Nmまでの16種類の測定範囲 特徴 - 2種類のトルクレンジ（第1測定レンジの1/10～1/2） - 信号アンプ内蔵 - 低慣性モーメント - 単一電源電圧 - 幅広い用途に対応 - 多目的に使用可能 - 無接点出力信号 ...

トルク: 0.35 Nm - 20 Nm

トルク: 0.3, 6, 12, 1.5 Nm

トルク: 0.3, 1.5, 3, 6, 12 Nm

トルク: 300 Nm - 10,000 Nm

... リアクション・トルク・メーター（大容量 参照：6100-6105 精度と頑丈さを兼ね備えたユニバーサルな非回転式トルク計。 - 取り付けが簡単で、コンパクトなデザイン - 保護等級IP65 - 材質：ステンレススチール（6100）、ニッケルメッキスチール（6105 - ケーブル長：3m（ご要望に応じて他の長さも可能です - 標準のリファレンス・トルク・メーターとしても利用可能 用途 SENSYのトルクメータ6100-6105は、以下の用途に最適です。 - 機械のトルク測定。 - ...

トルク: 10 Nm - 2,000 Nm

... 反動トルク計 参考資料：6200-6205 正確さと頑丈さを兼ね備えたユニバーサルな非回転式トルク計。 - 設置が容易なコンパクト設計 - 保護等級：図面参照（IP - 材質：ステンレススチール（6200）、ニッケルメッキスチール（6205 - ケーブル長：3m（ご要望に応じて他の長さも可能です - 標準的なリファレンス・トルク・メーターとしても利用可能 用途 SENSYのトルクメータ6200-6205は、以下の用途に最適です。 - 機械のトルク測定 - 産業プロセスにおけるサーボ制御やトルク制限 - ...

トルク: 50 Nm - 20,000 Nm

... ラチェットレンチ用リアクショントルクメーター 参考資料：6305 ラチェットとレンチの間に設置するための非回転式トルク計。 - 50N・mから20kN・mまでの幅広い容量をカバー - 取り付けが簡単（標準化されたレンチを使用 - コンパクトなデザイン - 保護等級IP54 - 材質：合金鋼 - ケーブル長：3m（その他の長さはご相談に応じます 用途 SENSYのトルクメータ6305は、以下のような用途に最適な設計となっています。 - トルクレンチの締め付けトルク管理 - ...

トルク: 1 Nm - 13,000 Nm

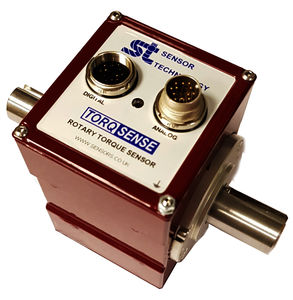

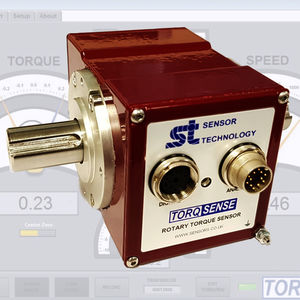

... 2020年の新製品は、トルクセンスデジタルロータリーストレインゲージシリーズ（SGR）トルク変換器で、非接触技術を使用し、ノイズの多いスリップリングの必要性を排除しています。SGR510/520シリーズトルクセンサは、トルク計測、テスト、駆動機構のフィードバック制御、プロセス制御アプリケーションに適しています。 SGRシリーズの変換器は、最新のストレインゲージ信号調整技術を使用しており、高いオーバーレンジと過負荷能力を備えた高帯域幅で低コストのトルク測定ソリューションを提供します。 別途エレクトロニクスが必要な場合は、SGR530/540シリーズをご覧ください。 主な特長 ...

トルク: 0.18 Nm - 13,000 Nm

... 2020年の新製品は、トルクセンスデジタルロータリーストレインゲージシリーズ（SGR）トルク変換器で、非接触技術を使用し、ノイズの多いスリップリングの必要性を排除しています。SGR510/520シリーズトルクセンサは、トルク計測、テスト、駆動機構のフィードバック制御、プロセス制御アプリケーションに適しています。 SGRシリーズの変換器は、最新のストレインゲージ信号調整技術を使用しており、高いオーバーレンジと過負荷能力を備えた高帯域幅で低コストのトルク測定ソリューションを提供します。 別途エレクトロニクスが必要な場合は、SGR530/540シリーズをご覧ください。 主な特長 ...

トルク: 0.01 Nm - 100 Nm

... 光学式低容量トルクセンサ - ORT230/240 ORT 230/240低容量トルクセンサーは、100Nm以下の回転トルクとスタティックトルクの精密な動的測定、および50Khzまでの帯域幅の測定に理想的な手段を提供します。 新しいTorqSense ORT 230/240トルクセンサは、E200 ORTシリーズに代わるもので、分解能、周波数応答、センサ消費電流の低減、デジタルデータのスループットの高速化など、大幅な性能向上を実現したすべての新しいエレクトロニクスを特徴としています。 低容量光トルクセンサの主な特長 ...
