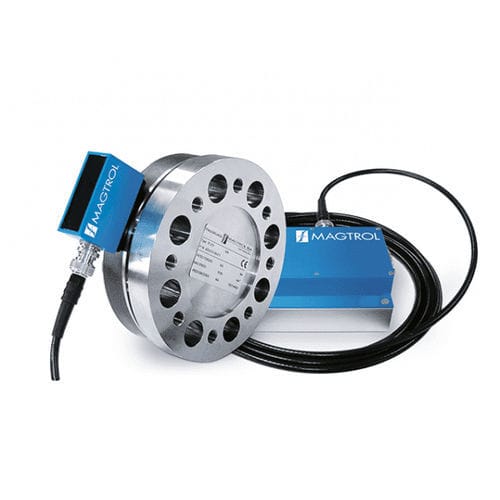

フランジ接続トルクセンサ TF 300 series

回転式アナログ高精度

コンパクト、ベアリングレス、メンテナンスフリー設計のMagtrolの新しいTF 300シリーズトルクフランジセンサは、トルク測定アプリケーションに多くの魅力的な利点をもたらします。TFの高いねじり剛性は、機械のシャフトまたはフランジへの直接取り付けをサポートし、片側でのカップリングの使用を回避します。これにより、テストシステムへの統合が容易になり、テストベンチの全長が短縮され、コストが削減されます。 ストレインゲージ技術に基づくTF 300シリーズセンサの精密テレメトリーシステムは、高精度の信号伝送を可能にします。測定フランジに取り付けられた信号増幅器が測定信号を増幅し、高周波に変調して（高周波トランスミッタを介して）受信機に誘導送信します。受信機では、デジタル化されたトルク信号が±10 VDCのアナログ出力信号に変換されます。回転速度は、オプションのスピードピックアップで測定し、TTL出力信号に変換することができます。 トルクフランジセンサーは非接触設計のため、ローターアンテナとHFトランスミッターの間に最大5mm（通常は1～3mm）の隙間を設けることができ、軸方向や半径方向のずれに影響されずに信号を取得することができます。このトルク測定システムのもう一つの利点は、信号干渉を受けにくいことです。他の設計とは異なり、アンテナをセンサーの周囲にループ状に配置する必要がありません。さらに、保護カバーをセンサーの近くに取り付けても信号に影響を与えません。
