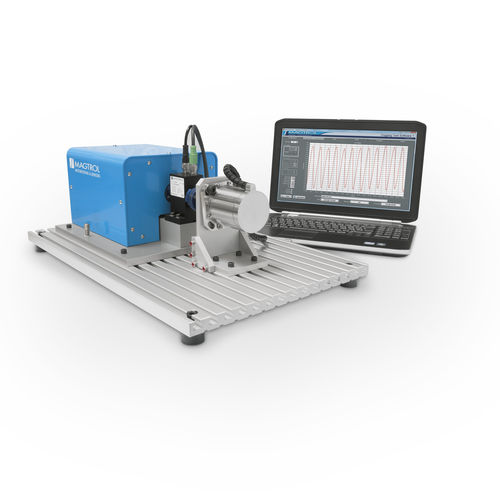

実験用テスト システム CTS 100 series

自動車用航空宇宙用電動モーター用

Magtrolのコギングテストシステムは、ディテントトルク、コギングトルク、フリクショントルクを制御・測定するために設計されたスタンドアローンテストシステムです。この試験システムには、精密ギヤードモータ、TSシリーズトルクセンサ、5,000パルスエンコーダが含まれています。CTS 100からCTS 102には、未使用時の誤操作によるシステムの過負荷を避けるためのセキュリティ・クラッチが内蔵されています。ギヤードモータはMUT（被測定モータ）を1～10rpm（オプションで他の速度も可能）の低速で駆動し、角度位置に関連したコギングトルクを取得します。トルク測定は最大2 N・m（選択したトルクセンサーによる）の範囲を±0.1 mN・mの精度でカバーします（TS 100 - 50 mN・mおよびTS 101 - 100 mN・mの場合）。実行可能なソフトウェアがシステムを制御し、取得したデータを表示します。コギングトルクの正確なピーク・ツー・ピーク測定が可能で、X-Yグラフまたは極座標グラフ、FFT分析が表示されます。このソフトウェアでは、測定データを保存し、最大5つのグラフを重ね合わせて性能データを比較することができます。カーソルを使用して、測定ポイントから正確な値を読み取ることができます。測定したパラメータはテキストファイルTXTとして保存できます。より良い精度と機能制御のために、ソフトウェアにはゼロオフセット調整ルーチンが含まれており、1回転にわたってトランスデューサの信号をチェックします（テストサンプルMUTはシステムに接続されていません）。 スタンドアロンシステムとして、CTSに必要な電源はAC100～240Vのみです。USBインターフェースにより、ソフトウェアをインストールしたPCに直接接続できます。CTSはPT-25溝付きベースプレートに取り付けられ、その上にモーターフィクスチャーを取り付けることができます。
