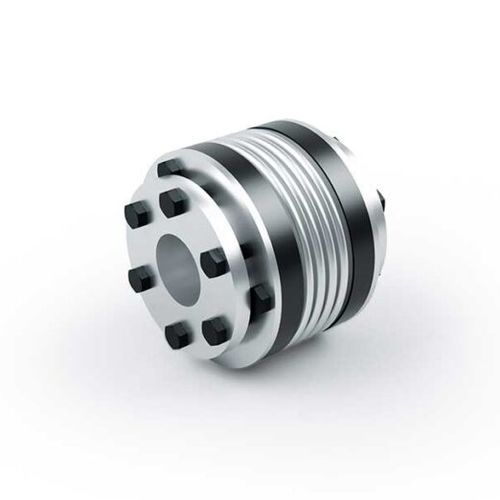

ねじりフレキシブル軸継手 BK3 seriesメタルベローズステンレス製トランスミッション用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ねじりフレキシブル
- 構造
- メタルベローズ, ステンレス製
- 応用
- トランスミッション用
- その他の特徴
- トルク測定機能付
- トルク
最大: 6,000 Nm
(4,425.372896 ft.lb)最少: 60 Nm
(44.253729 ft.lb)- 回転速度
10,000 rpm
(62,831.8531 rad.min-1)
詳細
BK3シリーズメタルベローズカップリングは、MagtrolのTM / TMB / TMHS / TSインライントルク変換器およびセンサーをドライブトレインに取り付ける際に理想的な補完を提供します。
トルク伝達エレメントは金属ベローズと円錐形クランプ接続で構成されています。このカップリングはねじり剛性と柔軟性を兼ね備えており、2つのシャフト端を接続する際に軸方向、角度、ラジアル方向のミスアライメントを補正します。カップリングの高いねじりスプリングレートは、高いねじり剛性と角度精度を保証します。
設計と材質
ベローズは柔軟性の高い高級ステンレス製、ハブはスチール製です。
クランピングハブは2つの円錐形パーツで構成され、そのうちの1つはシャフトと接触し、スロットが入っています。クランプは、片側6本のネジISO 4017によって行われます。
特徴
Magtrol TM、TMB、TMHS、TSシリーズ インライントルク用メタルベローズカップリング
トランスデューサーとセンサー
トルク伝達専用
高いねじり剛性
直径範囲12 ... 100mm
テーパー付き円錐スリーブによる滑らかなシャフトへのクランプ
取り付けが簡単
---
