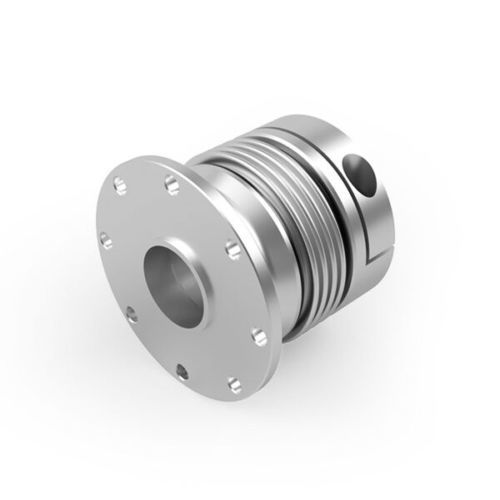

ねじりフレキシブル軸継手 BKC-TF seriesコンパクトメタルベローズステンレス製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ねじりフレキシブル
- 構造
- コンパクト, メタルベローズ, ステンレス製, アルミニウム
- 応用
- トランスミッション用, 軸用
- その他の特徴
- トルク測定機能付
- 固定
- フランジ取り付け
- トルク
最大: 4,000 Nm
(2,950.248597 ft.lb)最少: 100 Nm
(73.756215 ft.lb)- 回転速度
最大: 17,000 rpm
(106,814.1502 rad.min-1)最少: 3,000 rpm
(18,849.5559 rad.min-1)
詳細
BKC-TFシリーズメタルベローズカップリングは、ドライブトレインに取り付けた場合、MagtrolのTFシリーズトルクフランジセンサを理想的に補完します。
トルク伝達エレメントは、金属ベローズ、シャフト端用のクランプハブ、TFセンサーと接続するためのフランジエレメントで構成されています。カップリングは軸方向、角度方向、ラジアル方向のミスアライメントを補正するため、ねじり剛性と柔軟性の両方を備えています。カップリングの高いねじりバネレートは、高いねじり剛性と角度精度を保証します。
設計と材質
ベローズは柔軟性の高い高級ステンレス鋼製です。ハブの材質はアルミニウムステンレス鋼です。
特徴
Magtrol TFシリーズトルクフランジセンサー用金属ベローズカップリング
高トルク伝達用に設計
高いねじり剛性
軽量・コンパクト設計
滑らかなシャフトのためのラジアルクランプスクリューハブ
取り付けが簡単
限られたスペースでの設置に最適
バランシング G 6.3 / ISO 1940 (G 2.5 オプション)
アルミニウムとステンレス鋼構造
---
