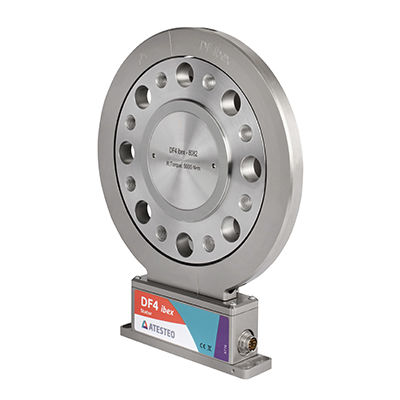

回転式トルクセンサ DF ibexフランジ接続フランジ付きCAN回路
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 回転式
- 形状
- フランジ接続, フランジ付き
- 出力
- CAN回路, アナログ, 電圧出力, RS422
- 供給電圧
- 24VDC
- 保護レベル
- IP54
- その他の特徴
- 歪みゲージ, 無接触, 高精度, 統合電子, 高解像度, ベアリング無し, テストベンチ用
- トルク
最少: 500 Nm
(368.78 ft.lb)最大: 10,000 Nm
(7,375.62 ft.lb)- 精度
0.02 %
- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 25,000 rpm
(157,080 rad.min-1)
詳細
DF ibex series は、回転用途向けに設計されたトルク測定フランジおよびトルクメーターです。ローター内蔵のひずみゲージ増幅器を統合しており、回転軸上で直接トルクを測定できます。要求の厳しい測定業務を想定して設計されており、高精度、高速対応、測定レンジのカスタマイズに対応します。試験台、駆動系の検証、産業用回転監視などに適しています。
特長 / 技術仕様
特長 / 技術仕様
- トランスデューサ型式：トルク測定フランジ / トルクメーター
- 増幅器：ローター内蔵のひずみゲージ増幅器
- 精度クラス：≤ ±0.02% F.S.
- 最大回転数：最大 25,000 rpm
- A/D コンバータ解像度：24 bit
- アナログ出力用 D/A 解像度：16 bit
- 合計サンプリング率：25 kHz
- 使用温度範囲：0…85 °C
- 測定レンジのカスタマイズ可（要問い合わせ）
