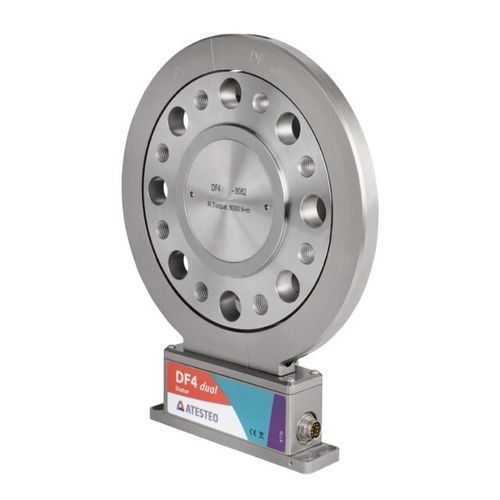

回転式トルクセンサ DF dual

動的フランジ対フランジ電圧出力

DF dualは、ATESTEOのDF製品ファミリーに属する回転式トルク測定フランジで、統合された第2測定レンジにより非常に小さなトルク値を含む高精度測定を実現するよう設計されています。高回転かつ精密な動的トルク測定が求められる駆動系や試験台の厳しい用途を想定しています。

主な特長

• 駆動系および試験台向けに設計された回転式トルク測定フランジ
• 革新的な機械設計とセンサー設計
• デュアル測定レンジ：主レンジに加え小トルク用の第2レンジを装備
• 高速運転および動的トルク測定に最適化

代表的な用途

• 駆動系の試験および開発
• 試験台や回転システムでの高回転トルク測定

仕様 / 技術データ

• 精度クラス：≤ ±0.04% F.S.
• 小トルク用の第2測定レンジ（デュアルレンジ機能）
• 最大回転数：最大25,000 rpm
• A/Dコンバータ分解能：24 bit
• アナログ出力用D/Aコンバータ：16 bit
• サムサンプリングレート：25 kHz
