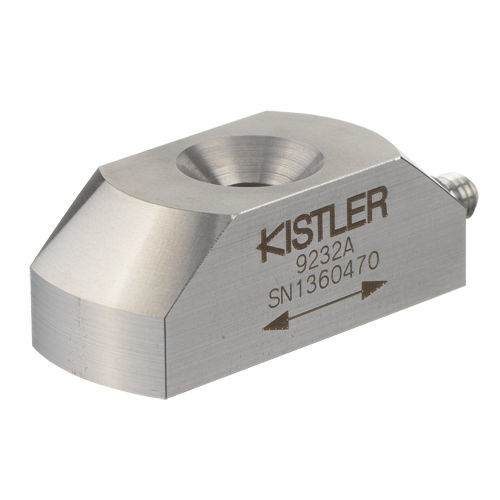

動的用途ひずみセンサ 9232A

クランプオン式

この歪センサは、固定または移動する機械類で発生する動的および準静的な力を測定することができます。高感度かつ加速度補償型であり、急速に移動する機械類の工程モニタに最適です。（例：プレス機、自動組立機 • 極めて高感度 •加速度感度が極めて低く、移動部での測定に最適 •引張力および圧縮力測定に対応 •ねじ1本で簡単に設置が可能 •優れた耐過負荷能力 •保護等級IP65（専用ケーブル使用時） •接地絶縁 (型式 9232AU41 オプション) 概要 測定部分の歪はセンサの底面に設けられた2箇所の接触部を介して伝達されます。センサケース自体は弾性変形し、歪を水晶圧電素子に伝えます。水晶圧電素子は歪量に比例した電荷Q〔Pc〕を発生させます。水晶圧電式は歪ゲージ式と比較して感度が高く、過負荷に強い特長を持っています。また、寿命が長く、繰り返し安定性に優れた測定が行えます。
