軸コマンド システム QTC100
お気に入りに追加する
商品比較に追加する
詳細
概要
主な特長
仕様 / 技術仕様

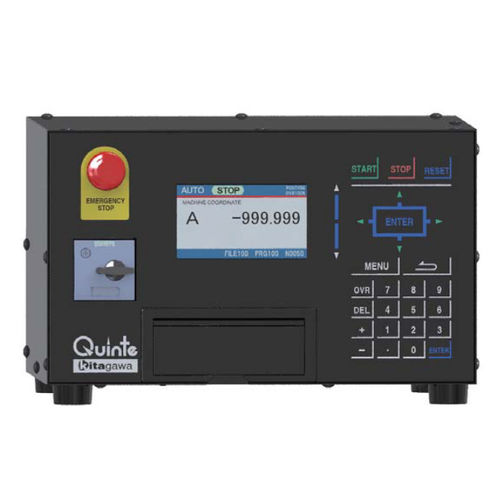

- 製品：Kitagawa Quinte QTC100 — 標準第4軸コントローラー（CNC回転テーブル・軸制御用）
- 1軸制御、高解像度カラーディスプレイによるリアルタイム監視対応
- インターフェース：EtherCAT、I/O拡張、MMCスロット；オプション：RS422C、手動パルス発生器
主な特長
- カラーディスプレイ
- 高解像度TFT（480 × 272）により現在位置、実行プログラム、モーター情報、状態を表示。
- プログラムの入力と管理が容易
- 編集用インタラクティブ画面により入力ミスを低減。プログラムやI/Oパラメータは着脱式MMCカードで管理可能。
- インデックス時間の短縮
- EtherCATの高速通信によりインデックスサイクルを短縮し、スループットを向上。
- モーター選択の柔軟性
- 用途に応じて各種サーボモーター（例：200W）を選択可能。
- I/O拡張と信号出力
- I/O拡張によりプログラム選択やWZRN位置、M信号の出力が可能。
- 非常停止と安全
- 外部非常停止入力やサーボ強制停止に対応。非常停止出力信号は2組利用可能。
- オプション
- 手動パルス発生器（オプション）、RS422Cインターフェース（オプション）
仕様 / 技術仕様
- 型式：Quinte QTC100
- メーカー：Kitagawa
- 制御軸数：1 axis
- サーボモーター：絶対値エンコーダ付ACサーボモーター
- 設定単位：0.001°
- 制御単位：0.0001°
- 最大設定角：9999回転 + 360° ± 999.999°
- 等分割：0–9999パーティション（セクター分割可能）
- プログラム容量：最大プログラム番号 999；9999ブロック/CH
- 制御方式：絶対 / インクリメンタル（G90/G91選択）
- 原点復帰：MZRN、WZRN（外部入力で指令）
- 手動送り：早送り、低速送り、ステップ送り
- 準備機能：Dwell、リード切り、バッファ機能、チャック存在検出、偏差検査、インターロック起動、連続起動、繰り返し、ループジャンプ、絶対/インクリメンタル
- アラーム機能：エラー検出時にアラーム番号・メッセージを自動表示；100件のアラーム履歴
- 角度表示：機械座標、ワーク座標、相対座標、残りオフセット、全体座標
- 入力電源：単相 / 三相 AC200–230V ±10% 50/60Hz（標準三相）
- 必要電流：10 A
- 外形寸法（mm）：320 × 190 × 250（W × H × D）
- 重量：10.0 kg
- 環境：使用温度 0–45°C；保存温度 -10–60°C；使用湿度 20–80% RH（結露不可）；耐振動 0.5 G 以下；耐衝撃 1 G 以下；大気汚染度 3
- 表示：TFTカラ—液晶 480 × 272 ドット
- 外部I/O信号：入力 — Start、Stop、External EMG Stop1、External EMG Stop2；出力 — Block completed、EMG Stop出力1、EMG Stop出力2、アラーム出力（B接点）
- RS422C I/F（オプション）：リモート制御機能のみ
- MMCスロット：プログラムおよびパラメータのアップ/ダウンロードが可能
