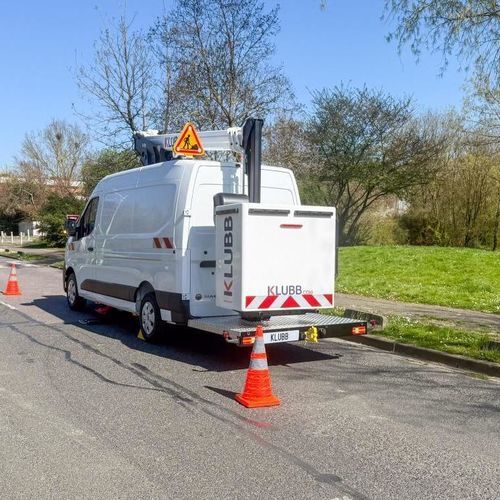

ワゴン車搭載伸縮ブーム型高所作業車 KL17P

エコ

製品概要
このKLUBB製バン搭載式高所作業台は、軽車両（≤ 3.5 t）での高所作業向けに設計されています。軽バンで最大17 mに到達できる唯一のソリューションであり、コンパクトな設置寸法、アーム内に保護された配管・配線、高性能スチール製アーム（ダブルエクステンション、内蔵シリンダー）により高い剛性と軽量化を両立します。

型式と容量
型式：KL17P
バスケット許容荷重：250 kg

主な仕様

• 作業高さ：17 m
• 最大張り出し（アウトリーチ）：10.5 m
• 旋回：420°

標準装備

• 軽量3節アーム
• 最適化されたジブの形状（軽量かつ高剛性）
• 低プロファイルのキャブサポート、ミラーに合わせたタレット位置
• コンパクト収納可能な多曲面の軽量カラム
• 4.3インチ表示の多機能トップコントロール
• 各主動作に対して比例制御のジョイスティックを備えた有線ボトムコントロール
• スムーズで同時・比例動作が可能な最適化された電動油圧ユニット
• 配線簡素化されたECU（制御ユニット）
• アーム内配管・配線の保護処理
• セクター管理用エンコーダ付き冗長安全モーメントリミッタ
• ECUによる加減速ランプ制御
• 衝突防止システム
• ホーム機能
• 自動水平保持（自動安定化）
• DIN VDE準拠 1 kV 絶縁

オプション

• 信号装置：トリプルフラッシュ、フラッシュライト2灯、反射帯
• バスケット内220 V電源
• 車両内装アレンジ
• 回転バスケット
• Green Pack（エコオプション）

適合車両例

• RENAULT MASTER XDD

Green Pack
Green Packオプションにより、バンのエンジンを停止した状態でのプラットフォーム動作が可能となり、騒音や排出ガスを低減できます。

技術仕様

• ブランド：KLUBB
• モデル：KL17P
• 作業高さ：17 m
• 最大張り出し：10.5 m
• 旋回：420°
• バスケット容量：250 kg
• アーム：高性能スチール、ダブルエクステンション、内蔵シリンダー
• 配管・配線保護：アーム内部に配管・配線を導通・保護
• 操作系：上部多機能コントロール（4.3"表示）、下部有線コントロール（比例ジョイスティック）
• 制御ユニット：配線簡素化されたECU
• 安定装置：自動
• 絶縁：DIN VDE に基づく 1 kV
