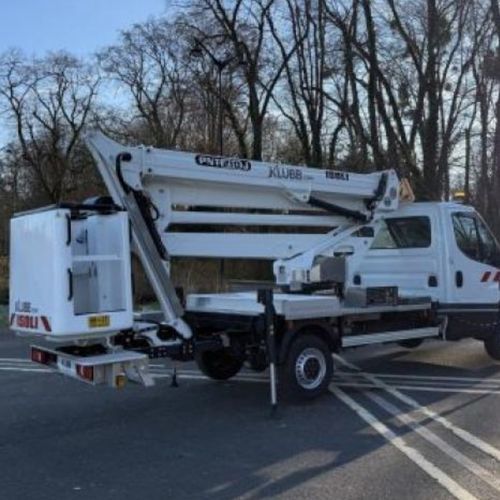

トラック上多関節型高所作業車 PNT 210 JD4

電気油圧式油圧式ディーゼル

概要
PNT 210JD4 は、Iveco Daily 3.5 t シャーシキャブ（ホイールベース 3750 mm）に搭載された関節式高所作業車です。メンテナンス、建設、産業現場向けに設計され、高所での正確な作業ポジショニングを可能にします。作業高さは 20.50 m（作業床高さ 18.50 m）、最大アウトリーチは 9.60 m です。

主なデータ / クイック情報

• 作業高さ：20.50 m（作業床高さ 18.50 m）
• 最大アウトリーチ：9.60 m（仕様本文） / 10.00 m（技術仕様）
• 回転：ターンテーブル 360°、バスケット回転 ±90°
• 定格荷重：標準条件で最大 230 kg、アウトリーチにより最大 250 kg 記載

標準装備

• ゴンドラからのエンジン始動／停止
• 稼働時間計
• 手動ポンプによる非常回路
• 全動作に対する比例制御の電動油圧操作
• 作業床への安全なアクセス
• ゴンドラ内 220 V 回路
• 回転式バスケット 2 × 90°
• ペンデュラムアーム：120°
• ブーム内配管保護のためのホース用コンベアチェーン
• 二重支持：車両の輪郭内支持と前方伸縮支持で最大オフセットを実現
• 上部制御部の剛性 PVC 保護
• 要求寸法・オフセットに合わせて調整可能な油圧式伸縮安定脚

適合車両例

• Nissan Cabstar（ホイールベース 3400 mm）
• Renault Maxity（ホイールベース 3400 mm）

技術仕様

• 最大作業高さ：20.50 m（67'25"）
• 最大作業アウトリーチ：10.00 m（32'80"）
• ブーム回転：360°
• 最大作業荷重：230 kg
• 最大プラットフォーム高さ：18.50 m（60'69"）
• アウトリガー：4 本 HE-H 形状
• バスケット寸法：125 × 75 × 110 cm
• シャーシ区分：≤ 3.5 t
• アームタイプ：関節式
• エンジン：ディーゼル
• IPAF カテゴリ：1b
• 揚程機構：油圧式
• オペレーター数：2 名
