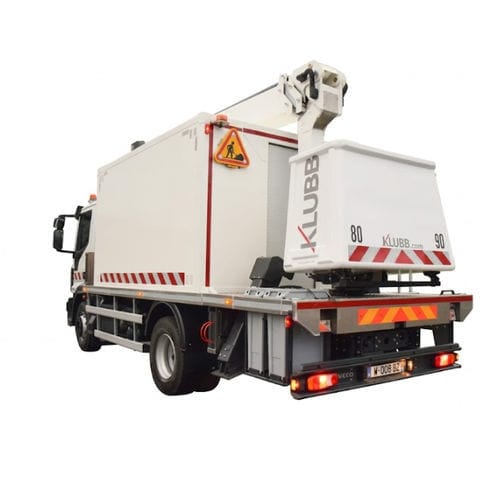

トラック上伸縮ブーム型高所作業車 Xtenso 4®

油圧式ガス工場用

概要
16トン級トラックに搭載されるXtenso 4作業台は、作業高さ21 m、水平到達16.40 mを実現します。これは高所で工具や資材を持ち上げる必要があるインフラ整備の専門家向けに設計されており、立体ジブのテレスコピック機能使用時でも最大265 kgの定常荷重を提供します。車載プラットフォームは工具・資材の保管用に大きなワークショップスペースを備え、専用のラックや棚を装備できます。

主要数値

• 作業高さ：21.00 m（68'90"）
• 水平到達：16.40 m（53'10"）
• ブーム回転：420°
• 最大作業荷重：265 kg
• 最大プラットフォーム高さ：19 m（62'40"）
• アウトリガ：H型
• バスケット寸法：89 x 115 x 156 cm
• シャシ重量：> 3.5T
• アーム：テレスコピック
• エンジン：ガソリン
• IPAFカテゴリ：1b
• 昇降機構：油圧式
• 使用時の最大許容風速：45 km/h
• 最大勾配：15%
• 最大傾斜：5%

標準装備

• バスケットからのエンジン始動・停止
• バスケットおよび地上からの独立した安定化操作
• 独立型緊急手動ポンプ
• すべての動作における比例制御
• 作業プラットフォームへの安全なアクセス
• 最大保護のためにブーム構造内に配置された配管・配線
• プラットフォームと旋回基部の自動センタリング
• 二重テレスコープと180°方向調整可能なテレスコピックジブからなるリフティングアーム
• 5.10 m以上のオーバーハングが可能なテレスコピックジブにより地上への360°アクセスを実現
• すべての位置でのバスケットの油圧回転

車両の例

• Renault D16
• Volvo FL42
• MAN TGM
• Iveco Eurocargo
• Mercedes Atego/Arocs

説明
Xtenso 4シリーズは、枝、屋根、バルコニー、電線などの障害物を克服できる関節式テレスコピックジブを備え、作業者が作業エリアに可能な限り近づけるように設計されています。ワークショップ仕様は、現場での工具・資材の保管と整理のための大きな統合ワークスペースを含みます。

技術仕様

• 最大作業高さ：21 m（68'11"）
• 最大水平到達：16.40 m（53'10"）
• ブーム回転：420°
• 最大作業荷重：265 kg
• 最大プラットフォーム高さ：19 m（62'40"）
• アウトリガ：H型
• バスケット寸法：89 x 115 x 156 cm
• シャシ重量：> 3.5T
• アーム：テレスコピック
• エンジン：ガソリン
• IPAFカテゴリ：1b
• 昇降機構：油圧式
• 許容最大風速：45 km/h
• 最大勾配：15%
• 最大傾斜：5%
