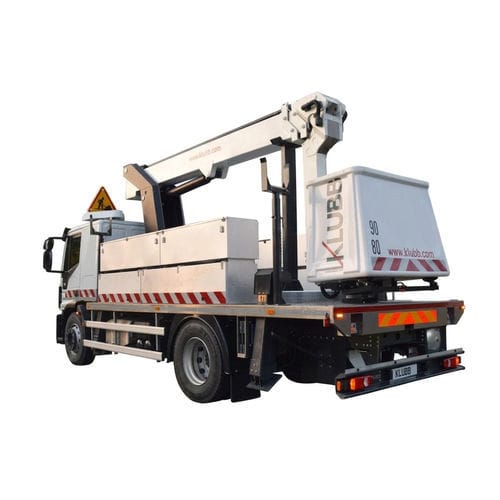

トラック上伸縮ブーム型高所作業車 Xtenso 4®

ガス屋外用

製品概要
Xtenso 4は16トン以上のトラックに搭載する伸縮式高所作業プラットフォームで、最大作業高さ21 m、最大水平作業半径（外伸）16.40 mを実現します。定格積載量は支柱使用時で265 kg（作業員2名）。主伸縮アーム（ダブルテレスコープ）と180°可動の関節式伸縮ジブを組み合わせたリフティングシステムにより、5.10 m以上のオーバーヘッド到達と360°の地面アクセスを可能にします。全動作は比例制御で正確な位置決めが可能です。Green Packにより車両エンジンを停止した状態での稼働が可能で、燃料節約と環境負荷低減に寄与します。

標準装備

• バスケットからのエンジン始動・停止
• バスケットおよび地上からの独立した安定化制御
• 独立した手動非常用ポンプ
• 全動作における比例制御
• 作業プラットフォームへの安全なアクセス
• ブーム内配管によりホースとケーブルを最大限保護
• プラットフォームおよびターンテーブルの自動整列
• リフティングアーム：ダブルテレスコピックメインアーム＋関節式伸縮ジブ（180°）
• ジブは5.10 m超の張出しを持ち、360°の地面アクセスを提供
• バスケットの全位置での油圧回転

適合車両例

• Renault D16
• Volvo FL42
• MAN TGM
• Iveco Eurocargo
• Mercedes Atego / Arocs

Green Pack
XtensoシリーズはGreen Packオプションにより、車両エンジンを停止した状態でプラットフォームを駆動でき、燃料を節約し環境負荷を低減できます。

仕様 / 技術データ

• 型式：Xtenso 4®
• 最大作業高さ：21 m (68'11")
• 最大作業半径（外伸）：16.40 m (53'10")
• ブーム回転：420°
• 最大作業荷重：265 kg
• 最大プラットフォーム高さ：19 m (62'40")
• アウトリガ：H型アウトリガ
• バスケット寸法：89 x 115 x 156 cm
• 車両シャーシ重量増加：+ 3.5 T
• アーム：テレスコピック
• エンジン：ガス
• IPAFカテゴリ：1b
• 昇降機構：油圧式
• 使用許容最大風速：45 km/h
• 最大勾配：15%
• 最大傾斜：5%
