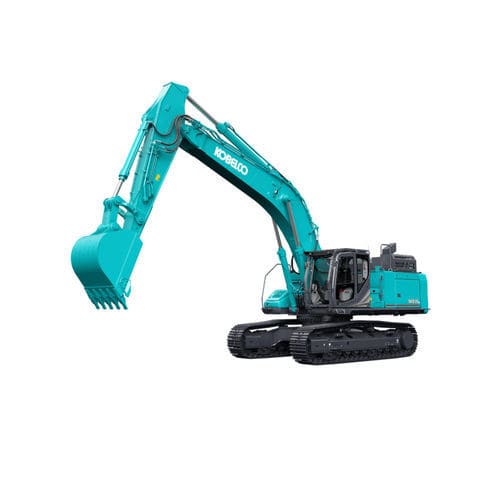

中型油圧ショベル SK520LC-11E

クローラー式ディーゼル

製品ファミリー
従来モデル

概要
製品仕様 SK520LC-11E

主要諸元
運転質量：52,900～57,200 kg
定格出力（エンジン）：348 kW / 1,800 min-1（ISO 14396：ファン除く）
バケット容量：1.4～3.4 m3

エンジン
型式：ISUZU 6WG1
種類：4サイクル 水冷 直噴 ディーゼルエンジン ターボチャージャー付き、EU Stage V 排出ガス規制対応
燃料タンク：720 L
定格出力：348 kW / 1,800 min-1（ISO 14396：ファン除く）

掘削力
バケット掘削力（ショート）：293 / 322* kN
バケット掘削力（標準）：292 / 321* kN
バケット掘削力（ロング）：288 / 317* kN
アーム引寄せ力（ショート）：245 / 270* kN
アーム引寄せ力（標準）：220 / 242* kN
アーム引寄せ力（ロング）：200 / 219* kN
ショートアーム：3.00 m
標準アーム：3.45 m
ロングアーム：4.04 m
パワーブースト作動時：UNIT = kN / * パワーブースト作動時の数値

油圧システム
種類：可変吐出量軸流ピストンポンプ×2 + 予備ギアポンプ + パイロットギアポンプ
最大吐出量：2 × 370 L/min、1 × 58.5 L/min、1 × 27 L/min
リリーフ弁設定圧：34.3 MPa（ブーム、アーム、バケット）
油圧オイルタンク：タンク容量 370 L、油圧系統総容量 803 L
パワーブースト圧：37.8 MPa

走行／旋回／牽引
走行モーター：2 × 軸流ピストン、二段式モーター
シュー数：片側50枚
走行速度：5.4 / 3.2 km/h
旋回速度：7.5 min-1
引張り力：411 kN（SAE）
登坂能力：70 %（35°）

製品ドキュメント
多言語製品パンフレットあり（英語およびその他EU言語）。

技術仕様

• 形式名：SK520LC-11E
• 運転質量：52,900～57,200 kg
• エンジン型式：ISUZU 6WG1
• エンジン定格出力：348 kW / 1,800 min-1（ISO 14396：ファン除く）
• バケット容量：1.4～3.4 m3
• 燃料タンク容量：720 L
• 油圧オイルタンク：370 L（油圧系統総容量 803 L）
• 最大油圧吐出量：2 × 370 L/min、1 × 58.5 L/min、1 × 27 L/min
• リリーフ弁設定圧（ブーム/アーム/バケット）：34.3 MPa
• パワーブースト圧：37.8 MPa
• バケット掘削力（ショート/標準/ロング）：293 / 292 / 288 kN（該当する場合、パワーブースト値は二番目に表示）
• アーム引寄せ力（ショート/標準/ロング）：245 / 220 / 200 kN（該当する場合、パワーブースト値は二番目に表示）
• アーム長（ショート/標準/ロング）：3.00 m / 3.45 m / 4.04 m
• 走行速度：5.4 / 3.2 km/h
• 旋回速度：7.5 min-1
• 引張り力：411 kN（SAE）
• 登坂能力：70 %（35°）
