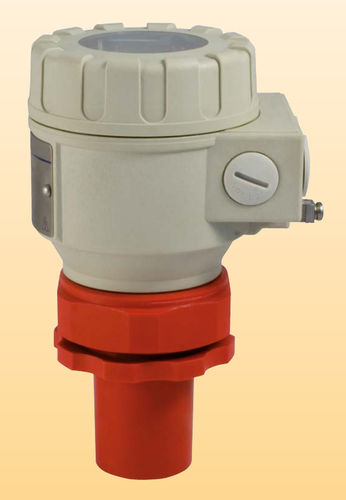

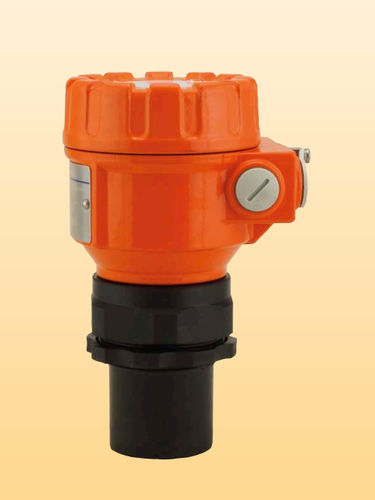

超音波レベルトランスミッタ NUS-4 series

固体用液体用モニタリング用

Kobold社の超音波レベル計（型番NUS-4）は、容器内のレベルおよび容積の非接触・連続測定、あるいは開放水路での流量測定に使用されます。 非接触の超音波原理に基づくレベル測定技術は、何らかの理由で測定対象物の表面に物理的に接触できない用途に特に適しています。 そのような理由としては、測定装置の材質に対するプロセス媒体による腐食（酸）、汚染の可能性（下水）、あるいは測定装置に付着するプロセス媒体の粒子（粘着性物質）などが挙げられます。超音波レベル測定技術は、超音波パルスがセンサーから測定対象のレベルまで往復するのにかかる時間を測定するという原理に基づいています。 センサーは超音波パルス列を発信し、反射したエコーを受信します。電子回路がパルスのエコー時間を評価し、レベルを決定します。 評価用電子回路は、ユニットにコンパクトに組み込まれています。遠隔伝送用に標準信号出力、監視用にリレー接点が用意されています。プログラミングおよびローカル表示のために、LCD ディスプレイ付きのオプションのプラグイン式プログラミングユニットをユニットに同梱して納入することも可能です。 センサーの全ビーム角は、-3 dBで5°～7°です。これにより、側壁が不均一な狭いサイロや、さまざまな突起物があるプロセスタンク内でも、信頼性の高い測定が可能になります。 さらに、ビーム角が狭いこと（これにより、発射される超音波信号の集束性が極めて高くなる）により、ガス、蒸気、泡を深く透過することが保証されます。
