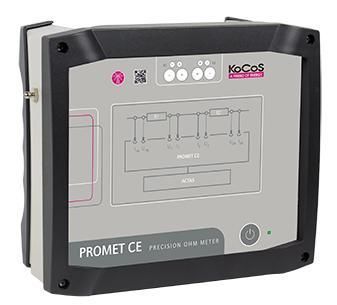

デジタル抵抗計 PROMET CE

ラックマウント4芯

PROMET CEは、ACTAS Cスイッチギアテストシステムの拡張として開発された高精度の抵抗測定装置です。最大200 Aの一定のテスト電流を提供し、電気抵抗の正確な測定と現実的な条件下での接触動作の信頼性のある評価を可能にします。 - ACTAS Cスイッチギアテストシステムへの統合 - 最大200 Aの一定のテスト電流による正確な抵抗測定と接触性能の正確な評価 - 最大12の主接点を一度に並列テスト - 再接続なしで1つのテストシーケンスでの完全なスイッチギアテスト - ACTASソフトウェアでの完全なドキュメント化を伴う自動テストシーケンス - 直接システム電源供給による高効率 - マイクロオームおよびミリオーム範囲での信頼性のある結果のための精度 PROMET CEはACTASシステムを介して直接電源供給および制御され、追加の制御要素や電源を必要としない簡単な取り扱いを保証します。すべてのテストパラメータはACTASテストソフトウェアで設定され、結果はテストレポートに転送されます。 適用分野 – 現実的な条件下での抵抗測定 最大200 Aの可変調整可能なテスト電流を備えたPROMET CEは、幅広いアプリケーションをカバーします。非常に安定した電流源により、マイクロオームおよびミリオーム範囲の抵抗も信頼性を持って測定でき、診断目的のための非常に正確な抵抗測定を提供します。 PROMET CEは、動的スイッチングテストで使用されるとその強みを発揮します：接触抵抗は現実的な動作条件下で正確に測定および比較できます。これは、現代のスイッチングデバイスの状態を評価するための重要な基盤です。 - 接触抵抗の測定による遮断器の状態評価：接触抵抗の正確な測定は、スイッチギアの状態の重要な指標です。PROMET CEは、接触動作の重要な変化を検出するために使用できます。 - 型式試験および工場受入試験 – 抵抗データの信頼できる測定：PROMET CEは、スイッチギアの開発および生産中の型式試験および工場での最終検査のための測定データを提供します。これにより、すべてのコンポーネントが品質および安全基準を満たしていることが保証されます。 - 定置型遮断器テスト：さまざまなタイプのスイッチギアデバイス（遮断器、分離器、接地スイッチを含む）に対して、駆動ユニットの種類に関係なく、完全自動機能テストを実行するための高精度テストシステム。 FAQ - PROMET CEは、他の遮断器テストシステムに統合して抵抗を測定できますか？PROMET CEは、KoCoS ACTAS Cシステムへの統合のために開発されました。他のテストシステムへの統合は原則として可能ですが、追加の統合努力とインターフェース接続およびシステム通信の分野での対応する専門知識が必要です。 - 遮断器における「抵抗」とは何ですか？高電圧遮断器では、接点は主接点とアーク接点で構成されています。主接点は動作中に電流を導き、その大きな接触面積と導電性材料（通常は銅または銀合金）により、約10⁻⁶から10⁻⁴オームの範囲で非常に低い接触抵抗を持っています。アーク接点はスイッチングプロセス中にアークを引き受け、タングステン-銅などの耐性材料で構成されているため、その抵抗はわずかに高くなります。遮断器が閉じているとき、アーク接点は最初に電流の流れを引き受け、その後に主接点が続きます。遮断器が開くと、逆のことが起こります。これにより、主接点がアークの侵食から保護され、遮断器の総抵抗が低く保たれます。 - 遮断器の抵抗をどのように測定しますか？遮断器の抵抗は、接点の状態を確認するために測定されます。静的抵抗測定では、閉じた状態の遮断器に一定のテスト電流が適用され、電流と電圧から接触抵抗が計算されます。動的抵抗測定はスイッチングプロセス中に実行され、時間の経過に伴う抵抗を記録します。これにより、接触の動き、主接点とアーク接点の重なり、および可能な接触障害のより正確な評価が可能になります。 - ACTASソフトウェアを使用した抵抗測定システムのセットアップは複雑または時間がかかりますか？いいえ、抵抗測定システムのレトロフィットとセットアップは複雑ではありません。両方のステップは、KoCoSサービススタッフによって実行され、ACTASソフトウェアを介した統合と構成が含まれます。これにより、システムが機能し、要件に適合することが保証されます。 - すでにACTAS Cシステムを持っていますが、PROMET CEで抵抗を測定するためにレトロフィットできますか？はい、既存のACTAS Cシステムは一般的にPROMET CEで抵抗測定を実行するためにレトロフィットできます。ただし、レトロフィットは互換性と必要な変更の範囲を決定するために事前に技術的にレビューおよび計画する必要があります。 技術仕様 / 特徴： - スイッチギアテスト用の高精度抵抗測定 - 最大200 Aの一定のテスト電流 - 最大12の主接点の並列テスト - ACTAS Cシステムとの統合 - 自動テストシーケンスとドキュメント化 - マイクロオームおよびミリオーム範囲での測定 - 直接システム電源供給
