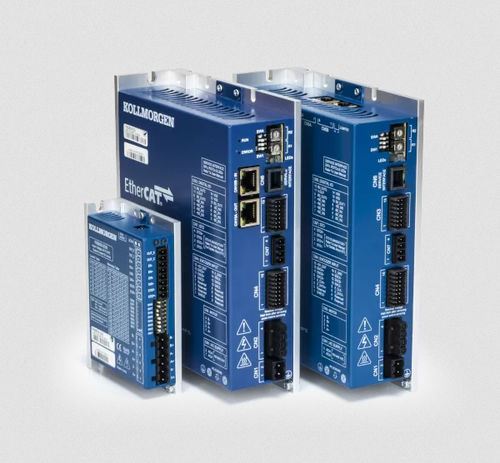

直流エンジンコマンド P8000

2相ステッピングハイブリッド型ステッピング

P8000 ステッパ・ドライブ・シリーズは Kollmorgen 社の最新のフラッグシップ・ステッパ・ドライブ・プラットフォームです。これらのドライブは拡張された出力電流範囲と機能性を提供し、お客様がKollmorgenステッピングモータの幅広いポートフォリオを使用することを可能にします。ラベラー、インデクサ、CNC機械、包装機械、ポンプ、および固定負荷の低速、ポイント・ツー・ポイントのモーション制御を必要とするその他のアプリケーションに最適です。ACおよびDC動作の両方で使用可能なこれらのドライブは、2相ハイブリッドステッピングモータに電力を供給するように設計されています：P8000シリーズステッパドライブは、フルステッピングまたはマイクロステッピングのいずれであっても、モータ相への出力電流を最適化する洗練された制御アルゴリズムを利用し、全速度範囲にわたってスムーズで静かなモーションを実現します：モータ＋ドライブの選択、サイジングからセットアップ、トラブルシューティングに至るまで、コルモルゲン社の世界クラスのサポートと専門知識に支えられています。すべてのドライブはCE、RoHS、REACH認証を取得しています。P80360 ドライブは UL 認証も取得しています。Kollmorgen モータによるセットアップの高速化：Kollmorgen Space と Kollmorgen Studio のモータウィザード機能により、Kollmorgen モータを使用する P80360 ユーザは機械をより速く稼動させることができます。必要なのは初期プロファイル速度と加速時間だけです。P80630-SDN は、ディップスイッチで位相電流、アイドル電流低減、ステップ分解能（最大 1/128 マイクロステップ）を選択できます：優れた電力対サイズ比。P80360ファミリー：クローズドループ位置制御でエラーを最小化：インクリメンタル・エンコーダを使用する場合、クローズド・ループ位置制御を特長とし、ユーザーは積極的に位置誤差を追跡して修正することができるため、スクラップや装置の損傷を最小限に抑えることができます：P80360-R4E ドライブは、単純なポイントツーポイント動作から複雑なリンク動作シーケンスまで、プログラミングに Kollmorgen Space ソフトウェアを使用します。これにより、単軸モーション制御用の外部PLCやインデクサが不要になり、システムコストを削減できます：P80360-ECEドライブは、CSP、CSV、プロファイル位置、プロファイル速度、さまざまな原点復帰モードをサポートするEtherCAT通信インターフェイスを備えています。P80360ステッパ・ドライブを既存のEtherCATエコシステムに統合することで、リアルタイム制御とスループットの向上を実現できます。特長P80630-SDN：シングル24～75VDC電源入力が必要優れた電流レギュレーションと低リップル電流を実現するバイポーラ・チョッパ・ドライブ従来のステップおよび方向インターフェイス。ステップ、方向（CW/CCW）、イネーブルディップスイッチで選択可能な設定。プログラミング不要！アイドル電流低減により、滞留中または負荷保持時のモータ加熱を低減マイクロステッピング分解能最大25,600ステップ/回転モータ相電流最大5.5アーム/相、幅広いKollmorgenモータに対応故障保護：熱保護（過熱）過電流過/過小バス電圧短絡（相間または相接地間）CE、RoHS、REACH認証P80360ドライブ：100-240VAC、単相電源入力が必要。デュアルSTOチャンネル（SIL3/PLe）ドライブを動作させるには24VDC電源が必要です。（-ECEバージョン）DS402標準に準拠したCANOpen over EtherCAT（CoE）を使用するEtherCAT下位ドライブオプションのKollmorgen Studioソフトウェア（無償ダウンロード）モータのセットアップ、パラメータ設定、デバッグに使用できます。(-R4Eバージョン) Modbus RS485 RTU搭載プログラマブルドライブKollmorgen Spaceソフトウェア（無償ダウンロード）使用モータセットアップ、パラメータ設定、プログラミング用4デジタル入力 - ユーザプログラム5-24V、PNP/NPN/ラインドライバ3デジタル出力 - ユーザプログラム24V PNPMマイクロステッピング分解能最大51,200ステップ/回転モータ位相電流最大3.0 Arms/phaseクローズドループ位置制御可能5VインクリメンタルAB(Z)エンコーダのみオープンループストール検出可能エンコーダなし故障保護：過熱保護(過熱)過電流過/不足バス電圧短絡(位相間または位相接地間)UL、CE、RoHS、REACH認定仕様ユニットP80630-SDP80360-R4EP80360-ECE入力電圧範囲ボルト24 - 75 VDC100-240VAC、単相100-240VAC、単相連続電流アーム(Apeak)1.7～5.5（2.4～7.8）最大3.0（4.2）最大3.0（4.2）デジタル入力-3（ステップ、方向、デジタル入力-3 (ステップ、方向、イネーブル)4 (ユーザープログラム)4 (ユーザープログラム)デジタル出力-1 (フォルト)3 (ユーザープログラム)3 (ユーザープログラム)制御モード-ステップと方向(CW/CCW)Kollmorgen Spaceソフトウェア経由でプログラム可能EtherCAT下位フィールドバス供給なし（オープンループ）Modbus RS485 RTUオンボードEtherCAT DS402ステップ分解能-フルステップ～1/128（200～25600ステップ/rev）フルステップ～1/256（51200ステップ/rev）フルステップ～1/256（51200ステップ/rev）フィードバックサポート-なし（オープンループ）あり（クローズドループ位置制御）、あり（クローズドループ位置制御）、5V ABZインクリメンタルエンコーダ使用パッケージサイズ、WxDxH26 x 75.5 x 108 (コネクター含まず)50 x 139 x 181 (コネクター含まず)50 x 139 x 181 (コネクター含まず)重量グラム200800800動作温度C5-405-505-50Max.アイドリング電流低減-設定可能、50%または90%設定可能、0～100%設定可能、0～100%コネクタ-ネジ端子ネジ端子世界中で入手可能な製品技術的特性/仕様：2相ハイブリッドステッピングモーター用ドライブ拡張された出力電流範囲ACおよびDC動作CE、RoHS、REACH、（P80360の場合）UL認定クローズドループ位置制御（P80360）EtherCATおよびModbus RS485 RTUオプション最大51,200ステップ/rev（P80360）アイドル電流低減複数のデジタル入力/出力故障保護：熱、過電流、過/低電圧、短絡コンパクトなパッケージサイズ
