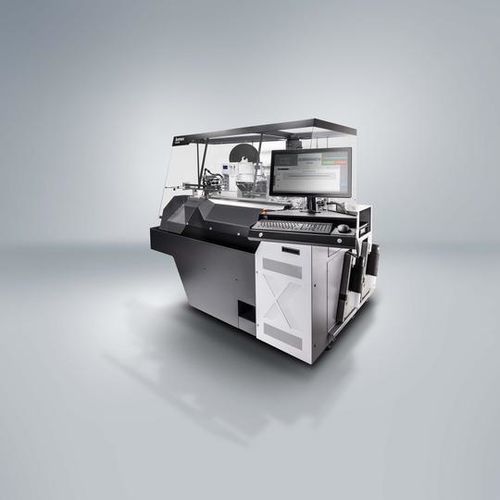

ケーブル圧着機 Zeta 620 G2

自動空気圧式コンパクト

概要 コンパクトなZeta 620 G2はキャビネットの配線を自動化します。0.5～6mm²の断面積の電線を処理し、最大24種類の電線をサポートし、7種類のフェルールオプションを提供します。 ハイライト

自動処理でキャビネットの配線時間を50%短縮

Zeta 620 G2は、キャビネットの配線時間を50%短縮します。 Zeta 620 G2は、キャビネット構築の時間を短縮します。

労働コストと人的ミスを削減

すぐに使用でき、ラベル付けされたワイヤー束は、組み立てを簡素化し、全体的なワークフローを合理化します。 自動化されたワイヤー処理とラベリングにより、訓練を受けていないスタッフを活用することができ、専門家を複雑な作業のために解放することができます。

インクジェットマーキングを統合したコンパクトなマシンデザイン

Zeta 620 G2 は、最大24種類のワイヤーに対応する自動交換機能により、スループットを最大化します。 Zeta 620 G2は、コンパクトな筐体と統合されたインクジェットマーキングにより、貴重なフロアスペースを節約します。

WIRE Mindでワイヤーリストを自動化

WIRE Mindは、クラウド・ソフトウェアです。 クラウドソフトウェアWIRE Mindは、手作業によるワイヤーリストを正確なマシンデータに変換します。

生産の柔軟性を拡大するカスタマイズ可能なモジュール

WIRE Mindは、計画ミスをなくし、手作業と人的ミスを削減します。 Zeta 620 G2は、フェルール、超音波コンパクティング、またはチューブマーキング用の柔軟なプロセスモジュールにより、特定のニーズに合わせてカスタマイズすることができ、無駄を省き、コストを最適化します

。 モジュラーシステム - 周辺機器およびマーキング / プロセスモジュール（選択されたアイテム）

• M1620 G2
  • M1650 Tube - マーカーチューブを印字してワイヤーに押し付けるチューブマーキングモジュール。
  • M1630 Jet - 高速でフレキシブルなライン印字用インクジェットプリンター。
  • IQJET-高速で柔軟な印刷と高い稼働率を実現するリモート制御のインクジェットプリンター（当初はZeta 620 G2で使用可能）
  • AEH-LS-フェルール・モジュールは、あらかじめストリップされたワイヤー上のルースフェルールを圧着します。
  • CM 04 Duo - シーケンス可能なフェルール・モジュールで、事前にストリップされた電線に大きな断面積（4 mm² および 6 mm²）のルース・フェルールを最大 2 個圧着します。
  • CM 1/5 GS - 長さの異なるストラップに最大 5 個の異なるフェルールを圧着するフェルール・モジュール。
  • CM F20 - 台形クリンプ設計のストラップ上の最大5つのフェルールを連続処理するフェルール・モジュール
  • Schunkプロセス・モジュール - フェルールの代わりにワイヤーを超音波圧縮することができます。 技術データ（主要数値） 片側加工用の最短ワイヤー長：60 mm 2面加工時の最短ワイヤー長さ：240 mm 最大ワイヤー長（標準トレイ）: 4000 mm ストリップ長さ サイド2 最大：25 mm ストリップ長さ サイド1 最大: 25 mm 最大ワイヤー外径: 6 mm 特性/技術仕様
• ワイヤー断面積
  • ワイヤー断面積範囲： 0.5～6mm²
  • 最大24種類のワイヤータイプをサポート
  • 7種類のフェルール・オプションを用意
  • 統合されたインクジェット・マーキング
  • 床面積を節約するコンパクトな筐体
  • クラウド・ソフトウェアの統合：
  • WIRE Mind（ワイヤーリストを機械データに変換）
  • 周辺機器やプロセスモジュール（フェルール、チューブマーキング、超音波コンパクティングなど）を追加できるモジュラー設計
  • 典型的な用途：キャビネット配線/ハーネス製造
