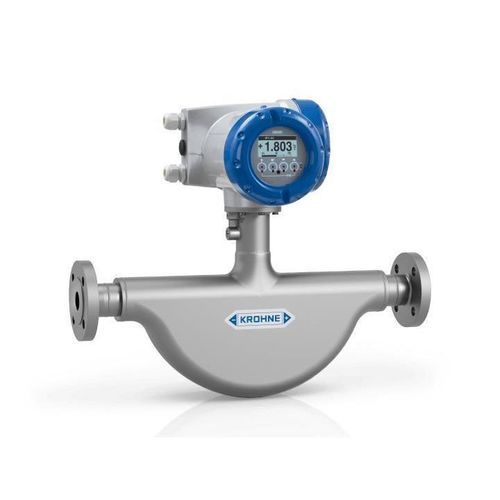

コリオリ式流量計 OPTIMASS 5400

質量密度ガス用

簡単な説明
OPTIMASS 5400 は、ガスおよび液体の標準プロセス用途向けのコリオリ質量流量計です。二重セミベント管センサにより、質量流量、密度、温度を直接測定し、体積流量、濃度、速度などの派生値と、機器およびプロセスの診断情報を提供します。

主な特長

• コンパクトで軽量の設計により経済的なコストパフォーマンスを実現
• ガス・液体の使用温度は最大+180 °C、プロセス圧力は最大100 bargに対応；ハウジング破裂圧は通常最大200 barg
• EGM™（Entrained Gas Management）により広いガス分率範囲で安定測定、二相流（GVF）の表示が可能
• 接続：フランジ DN10…100 / ½…4"、各種衛生的クランプやねじ継手オプション
• 通信：3 × 4…20 mA、HART®、Modbus、FOUNDATION™ Fieldbus、Profibus-PA/DP、PROFINET（Ethernet-APL）、PROFINET、EtherNet/IP™、Bluetooth® など

概要
OPTIMASS 5400 は、プロセスおよびユーティリティ用途に対してコスト効率の高い質量流量測定を提供します。二重セミベント管センサは質量を直接測定し、高度な診断機能およびプロセス制御や品質管理に有用な派生値をサポートします。

設計と持続可能性
軽量なエコ設計により、従来機種に比べて取り扱い作業、材料使用量、総重量、設置高さを低減します。これにより輸送・据付・立ち上げが容易になり、資源およびエネルギー効率の高い生産を支援します。

性能と安全性
広いターンダウン比を持ち、高温・高圧プロセスに対応可能です。外装ハウジングは追加の保護バリアを提供し、通常ハウジング破裂圧は最大200 bargで、作業者および設備の安全性を高めます。

用途
化学・石油化学プロセス、トラック・鉄道タンク・ポータブル装置での移動設置（カストディ転送を除く）、船舶燃料消費の測定、食品・飲料・医薬プロセス（EHEDG / 3A 対応バリアントあり）、計量、バッチ処理など幅広く適用可能です。

気泡管理と診断
MFC 400 信号変換器と組み合わせることで、EGM™ によりガス分率最大100%まで安定測定をサポートし、二相流（GVF）表示を提供します。内蔵の OPTICHECK 診断により機器および適用状態の継続的な監視が可能です。Bluetooth® によりモバイル機器と専用アプリで現場での設定・監視・検証ができ、現場で検証レポートを作成できます。

電子部品と通信
モジュラー式電子部品により、PROFINET over Ethernet-APL や EtherNet/IP™ などの Ethernet ベースのフィールド通信を含む多様な出力オプションを提供します。従来のバスシステム、アナログ、ディジタル出力にも対応。センサと電子部品は交換が容易に設計されており、コンパクト型またはリモート（現場設置）型が用意されています。

技術仕様

• 製品種別：流量計
• 製品ファミリ：OPTIMASS
• 適用範囲：全ての標準プロセス用途向け
• バリアント：OPTIMASS 5400 C – コンパクト版；OPTIMASS 5400 F – フィールド設置（リモート）版
• 測定原理：コリオリ
• 測定媒体：液体、ガス
• プロセス圧力：センサ最大 100 barg；ハウジング破裂圧通常最大 200 barg
• プロセス温度：-50 °C … +180 °C
• 測定管材質：オーステナイト系ステンレス鋼（1.4404 / 316L）
• フランジ接続：EN (1092-1) DN10…100；ASME (B16.5) ½…4"；JIS (B2220) 10…100A
• 衛生接続：Clamp (DIN 32676) DN10, DN25, DN40, DN50, DN80, DN100；Clamp (ISO 2852) 25, 40, 51, 76.1, 101.6；Tri-Clamp ½"…4"；ねじ込みフェルール (DIN 11851 / DIN 11864-1)；溝付きフランジ (DIN 11864-2)
• 設置条件：入口ラン 0D；出口ラン 0D（特別な入口/出口ランは不要）
• 承認 / 規格：ATEX, IECEx, NEPSI, JPNEx；衛生：FDA, 3A, EHEDG, EC 1935/2004；海事：KR, RINA；その他：NACE, CRN / ASME B31.3, PED
• アナログ出力：4…20 mA
• ディスクリート出力：リミットスイッチ、パルス、周波数、ステータス
• デジタル / バス：FOUNDATION™ Fieldbus, HART®, Profibus-PA, Profibus-DP, Modbus RTU, EtherNet/IP™, PROFINET, Bluetooth®, PROFINET (Ethernet-APL)
• 衛生・無菌処理向け認証あり；垂直設置で自己排水可能；CIP/SIP対応設計
