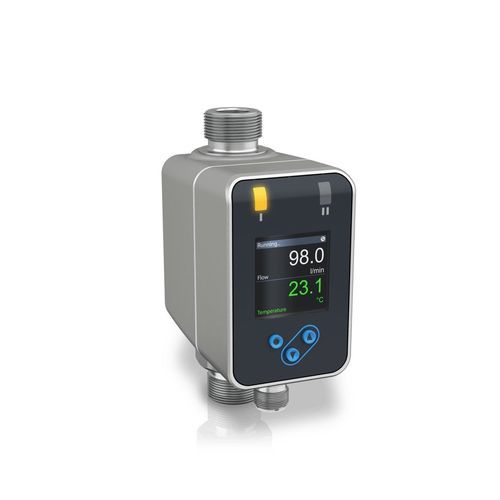

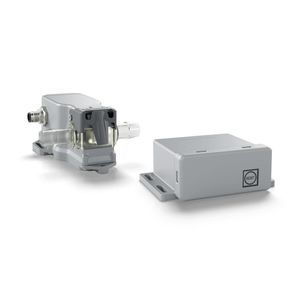

電磁式流量計 AF-E 400

密度液体用DN20 - 1/8インチ

概要
AF-E 400 は、ユーティリティおよび産業用オートメーション向けの電磁式流量計です。溶接機、曲げ機、ロボットの冷却回路や薬液供給スキッドなど、設置スペースが限られた場所で導電性液体を測定する用途に適しています。センサーは円形口径のPEEK製測定管と超小型ハウジングを備え、広い圧力・温度範囲でも安定した精度を確保します。温度測定が内蔵されているため、外部温度センサーは不要です。

主な特長

• 導電性液体の測定（冷却剤、冷温水、薬液等）
• 温度範囲、精度、圧力損失、流量範囲で高い性能
• 並列設置や狭小スペースに適した超小型設計
• 出力・インターフェース：4…20 mA、パルス、周波数、Modbus RTU、IO-Link

機能とオプション

• 流量、積算流量、温度測定（最大 +90°C / +194°F）
• 鋳造ステンレス製ハウジング（肉厚 2 mm）
• 広い圧力・温度範囲で精度を維持（最大 16 barg / 230 psig）
• 円形口径チューブにより圧力損失を低減し、高いターンダウン比を実現（キャビテーションリスク低減）
• クロストーク無し：機器間 2 mm の距離で直列・並列設置が可能
• NAMUR NE 107 準拠の診断機能
• IO-Link によりプロセスデータの拡張伝送と自動機器構成を実現
• 回転可能なフルカラー表示で柔軟な表示方向
• センサー標準寸法：6、15、20、25 mm（40・50 mm 用アダプタあり）；G（オス）、NPT（メス）、Rc（メス）ねじ接続
• 他ねじ種や大流量対応のアダプタ・延長オプション

典型的な用途

• 工場オートメーション、機械設備
• ユーティリティおよび産業用オートメーションにおける導電性液体の流量測定
• 曲げ加工、溶接ロボット、射出成形、ウェブ処理の冷却水監視
• 洗浄設備における水使用量監視（砂洗い、カーウォッシュ、産業洗浄）
• 温冷水の循環回路監視
• 試薬、触媒、化学薬品のドージングスキッド

仕様（表）
一般情報
製品種別：流量計
製品ポジショニング：ユーティリティおよび産業用オートメーション向け
計測媒体：液体

動作条件
プロセス圧力：最大 16 barg / 230 psig
プロセス温度：-20…+90°C / -4…+194°F

材質
測定管：ポリエーテルエーテルケトン（PEEK）

プロセス接続
ねじ接続：オス：G¼、G½、G¾、G1、G1½、G2；メス：½ NPT、¾ NPT、1 NPT；Rc ¼、Rc ½、Rc ¾、Rc 1

通信
アナログ出力：4…20 mA
ディスクリート出力：限界スイッチ、パルス、周波数
デジタル出力：Modbus RTU、IO-Link

技術仕様

• 温度測定を内蔵（外部温度センサー不要）
• 並列設置や狭小スペースに適した超小型センサ設計
• 円形口径による高い耐圧性と低い圧力損失
• 広い圧力・温度範囲で精度を維持
• 使用可能ねじ種：G（オス）、NPT（メス）、Rc（メス）
• センサー標準寸法：6 mm、15 mm、20 mm、25 mm（40 mm、50 mm 用アダプタあり）
• 最大プロセス圧力：16 barg（230 psig）
• プロセス温度範囲：-20 ～ +90 °C（-4 ～ +194 °F）
• 測定管材質：PEEK
• インターフェース：4–20 mA アナログ、パルス、周波数、Modbus RTU、IO-Link
• 診断：NAMUR NE 107 準拠
• 表示方向を柔軟にできる回転式フルカラーディスプレイ
