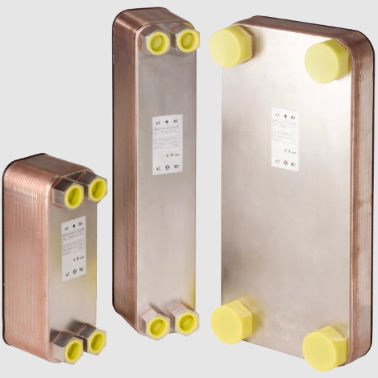

プレート式熱交換器 PHE series

液体/液体ステンレススチール製銅製

水冷式オイルクーラーPHEは2つのエンドプレート、特別な波形フロープレート、および4つの配管接続部を持つろう付けプレート式熱交換器です。 プレート式熱交換器のエンボスプレートはステンレス製で銅ではんだ付けされています。それらは限られたスペースで高い冷却性能を発揮します。 真空ろう付けされた接合部は恒久的に密閉されており、コンパクトで耐圧性が高く、検査の為に開くことはできない熱交換器です。 シェルアンドチューブ式熱交換器と比較して、プレート式熱交換器は軽量で必要な設置スペースは約 25 - 30 % です。 機能 使用温度範囲：-10℃～+200℃ 最大許容作動圧力：PHE100＝10バール、PHE200～500＝30バール 冷却能力：最大150 kW 油流量：60～180 L/分 水流量：30～120 L/分
