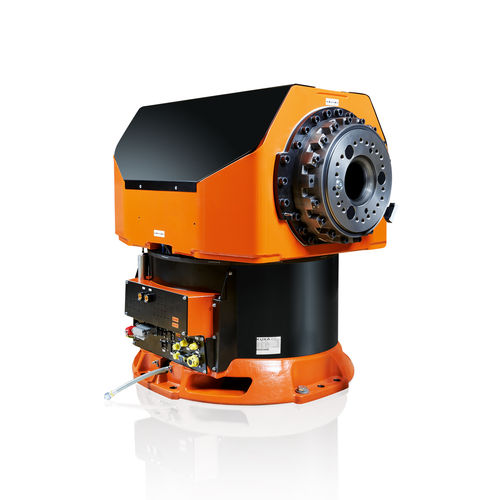

3軸ポジショナー KP3-V2MD

電動式

モジュール式3軸型ポジショナーKP3-V2MDは、ワーク固定装置の個別の構成に使用されます。その可搬重量は、作業ステーションあたりキログラムです。 3軸型ポジショナーKP3-V2MDのメリット： モジュール式ユニット： 内蔵型のモジュール式ユニットにより、個々の2ステーションポジショナーの構成が可能です。 容易な運搬： 内蔵型フォークリフトポケットにより、構造物への容易な運搬および複雑でない統合が保証されます。 堅牢な構造： KP3-V2MDは特に堅牢な構造となっているため、重いツールキャリアおよびコンポーネントを高精度に位置付けすることができます。 両フェイスプレート内の中空軸： 2つのフェイスプレートに内蔵された中空軸により、媒体を容易かつフレキシブルに供給できます。 ポジショナーKP3-V2MDのデータおよびバリエーション： KP3-V2MD 2000 定格可搬重量、各側2,000 kg 繰り返し位置決め精度<±0,03 mm 回転範囲軸1+/-185° 軸2/3の回転範囲 電力供給あり+/-185° 軸2/3の回転範囲 電力供給なし無限 軸1の180°/360°回転時間3.9 秒 / 6.7 秒 軸2/3の180°/360°回転時間3.3 秒 / 5.8 秒 挿入高さ最大 880 mm
