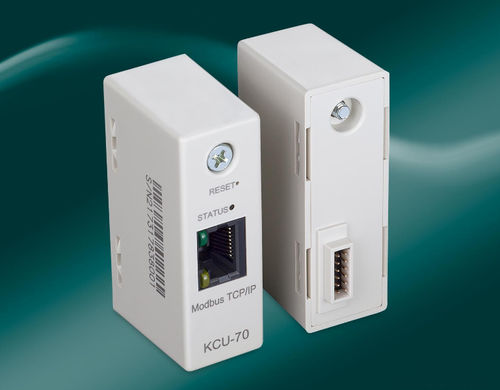

Modbus TCP通信モジュール KCU-70

イーサネットリモート

製品概要 KCU-70は、イーサネットへの通信インターフェースを提供するために設計されたModbus TCP/IPリモート通信モジュールで、PCからKutai ATSおよびジェネレーターコントローラーのリモート制御と監視を可能にします。IPネットワーク接続の手動設定と自動取得の両方をサポートしています。

特徴

• IPネットワーク接続の手動設定または自動取得をサポート
• 接続数: 3
• 10/100 Base-Tネットワーク伝送（IPv4）をサポート
• IPポート: 502（工場出荷時設定）
• ステータス表示LED

仕様
電源入力
5 Vdc
静的電力消費
1.0ワット未満

環境
動作温度
-20から+70°C
保管温度
-35から+85°C
相対湿度
最大95%
振動
3.0 Gs @ 100から2K Hz

物理的仕様
寸法
65.0 (L) x 23.0 (W) x 39.0 (H) mm
2.6 (L) x 0.9 (W) x 1.5 (H) インチ
重量
31.0 g +/-2%
0.068 lb +/-2%

互換性のあるコントローラー

制御ユニット	ファームウェアバージョン要求
ATS-245-DC	Vr 18.04以上
ATS-245	Vr 29.04以上
ATS-22A-DC	Vr 32.04以上
ATS-245AG	Vr 20.05以上
ATS-385	Vr 23.04以上
ATS-465	Vr 26.03以上
ATS-332	Vr 01.05以上
ATS-342	Vr 01.04以上
ATS-PLC	Vr 07.03以上
AMF-10	Vr 01.03以上
AMF-11	Vr 01.03以上
GCU-100	Vr 01.05以上
GCU-3000	Vr 01.07以上

主要技術特性

• Modbus TCP/IP（RTU通信プロトコル）インターフェースをイーサネットに
• Kutai ATSおよびジェネレーターコントローラーのリモート制御と監視
• 手動および自動IPネットワーク構成の両方をサポート
• 幅広いKutaiコントローラーとの互換性を考慮して設計
