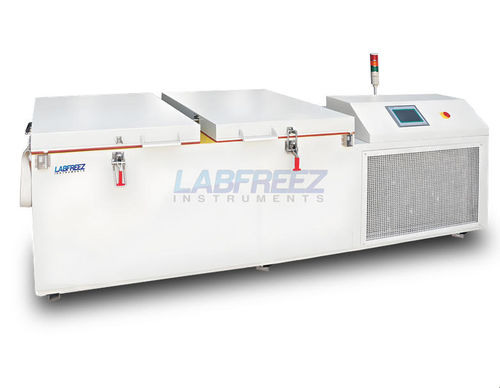

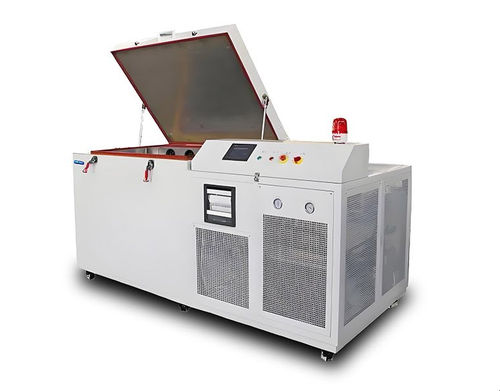

チェスト式冷凍庫 MR-HF-IR series

縦型加工換気付き

短い説明

• ベアリングや金属部品の低温処理用産業用低温冷凍庫
• 選択可能な温度帯：−65°C、−80°C、−100°C、−120°C、−125°C、−135°C、−140°C、−150°C
• 容量レンジ：標準モデル280 L〜1600 L、Aシリーズでより大容量/超低温対応
• 上投入型（縦型）および前投入型（チェスト／横型）を用意；電動ドア開閉オプション
• 加熱機能オプション、プログラム制御、寸法・容量のカスタマイズ対応

用途 カーバイドの均一な析出を促し、耐摩耗性、硬度、摩擦特性を改善するための産業用低温処理に使用。典型的な用途：精密組立のためのスリーブやベアリングの収縮嵌合、自動車・航空宇宙・防衛部品の低温試験、タッチスクリーンの凍結剥離処理、脱磁、その他精密工業冷却作業。

特徴

• マイクロコンピュータ・カスケード制御、デジタル温度表示；0.1°Cの調整が可能（オプション）
• 超低温までの広い運転範囲（−125°C以下の構成対応モデルあり）
• 多重安全保護と自己診断：過負荷、過熱／低圧スイッチ、サーマルプロテクション、故障アラーム
• 自動カスケード冷凍技術を採用した信頼性の高いコンプレッサー
• 約150 mmの高密度ポリウレタンフォーム＋真空断熱パネル（VIP）を用いた三重シール成型断熱
• 大容量コンデンサーと大風量循環設計で工場環境でも安定した冷却性能
• コンプレッサーのON/OFF設定、遅延起動保護、アラーム出力を設定可能
• LED/7インチタッチ表示で内部/設定温度や故障表示を表示、Uディスクによる温度ログ出力
• 非標準サイズや超低温モデルは容積や荷重に応じてカスタマイズ可能

仕様（抜粋）

• モデルシリーズ：MR-DF-IR / MR-HF-IR（例：MR-DF-IR-6528、MR-HF-IR-65A16；Aシリーズは超低温対応）
• 内寸容量例：280 L、500 L、800 L、1000 L、1600 L（Aシリーズでさらなる拡張）
• 設計耐荷重例：150 kg、220 kg、300 kg、最大650 kg（チェスト型）
• 冷却性能例：+60°C→−60°C 約1時間；0°C→−110°C 約1.5時間；0°C→−140°C 約2時間（モデル依存）
• 冷却能力例：機種により1 kW〜4 kW等；超低温モデルは機種別に値が示される
• 温度精度：標準 ±2°C；オプション ±0.5°C
• 冷媒：R404A / R23、超低温では混合無CFC冷媒などの選択肢
• 電源例：標準 380V/50Hz；大型機種は最大約30 kWまで

共通構成（概要）

• コントローラ：ASET 多機能コントローラ；PLCまたはカラ―タッチスクリーンはオプション
• 操作パネル：7インチカラ―タッチ、設定・測定温度表示、故障履歴
• データロギング：温度曲線と故障履歴、UディスクでExcel形式出力
• 主要構成部品：Emerson Copelandコンプレッサー（または同等品）、KAORIプレート熱交換器、Emersonドライフィルター、電子膨張弁
• 蒸発器：銅管＋アルミフィン、冷却方式：空冷（高温環境向けに水冷補助オプションあり）
• 外装/内装：外装は塗装冷間圧延鋼板、内装はSUS304ステンレス仕上げ
• 安全機能：相順検出、漏電保護、過負荷保護、高低圧保護、温度センサー故障保護等

オプション項目

• 高温レンジ対応（+80°C / +150°C）および±0.5°Cの高精度オプション
• プログラム制御（多段）：例）最大5プログラム、各45ステップ等
• 小物アクセス用内扉で冷気損失低減、加熱式観察窓（照明付）
• 頻繁な出し入れ用の自動霜取り、ケーブル貫通、外装SUS304仕上げ
• PLC、カラータッチスクリーン、温度レコーダー等の計測・制御機器

技術仕様

• 断熱：三重成型、約150 mmのPUフォーム＋VIPパネル
• 冷却技術：カスケード冷凍方式；超低温向け混合冷媒オプション
• 温度制御：標準はマイクロコンピュータカスケードコントローラ；プログラム制御や±0.5°C高精度オプションあり
• カスタマイズ：非標準寸法、設計荷重の調整、顧客仕様に応じたモデル構成対応
