サーモスタットテストチャンバー LFZ-CTHP series
気候湿度温度

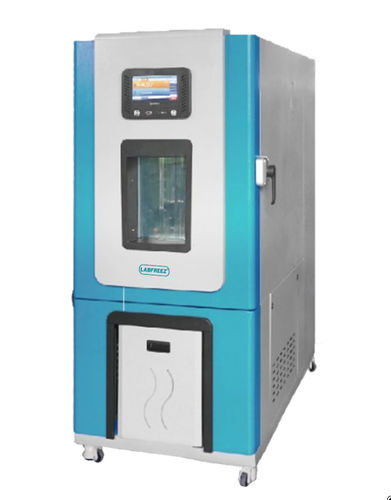

サーモスタットテストチャンバー - LFZ-CTHP series - Labfreez Instruments Group Co., Ltd - 気候 / 湿度 / 温度

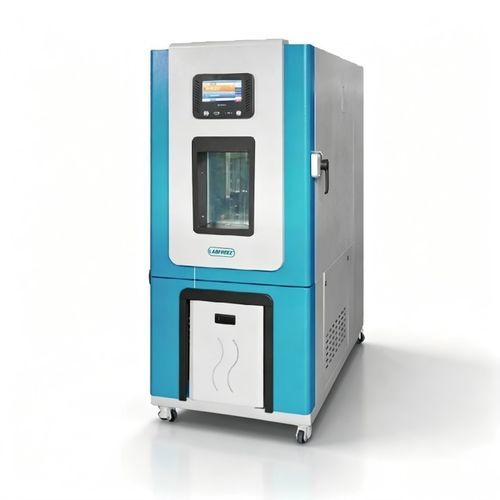

サーモスタットテストチャンバー - LFZ-CTHP series - Labfreez Instruments Group Co., Ltd - 気候 / 湿度 / 温度 - 画像 - 2

サーモスタットテストチャンバー - LFZ-CTHP series - Labfreez Instruments Group Co., Ltd - 気候 / 湿度 / 温度 - 画像 - 3

お気に入りに追加する

商品比較に追加する

Labfreez Instruments Group Co., Ltdのサイトについての詳しい情報

特徴

タイプ

気候, サーモスタット

制御パラメータ

温度, 湿度

試験の種類

急速昇降温試験用, 温度安定性, 環境シミュレーション用

製品応用

温度センサー用

応用分野

品質管理用, 国際規格用, 航空産業用, 研究室用

構成

床置き, キャスター付き

保護レベル

防爆

チャンバー素材

ステンレススチール製

オプションとアクセサリー

窓付き, 温湿度調節機能, 湿度および温度サイクル制御付, 湿度および温度一定制御付, タッチスクリーン制御式

ボリューム

100 l
(26.42 gal)

温度

最大: 150 °C
(302 °F)

最少: -70 °C
(-94 °F)

パワー

最大: 23,000 W

最少: 5,500 W

内幅

最大: 1,000 mm
(39.37 in)

最少: 400 mm
(15.75 in)

内長

最大: 1,000 mm
(39.37 in)

最少: 500 mm
(19.69 in)

内部奥行

最大: 1,000 mm
(39.37 in)

最少: 500 mm
(19.69 in)

外幅

最大: 1,200 mm
(47.2 in)

最少: 600 mm
(23.6 in)

外高

最大: 1,380 mm
(54.33 in)

最少: 1,080 mm
(42.52 in)

外部奥行

最大: 1,900 mm
(74.8 in)

最少: 1,380 mm
(54.33 in)

詳細

製品説明
LFZ-CTHPシリーズは、電子機器、新素材、電気部品、車両、金属、航空宇宙材料などの輸送、保管、使用時に想定される高温・低温・高湿環境を模擬するためのプログラム式温湿度試験槽です。連続試験やサイクル試験により、温度・湿度による耐性や損傷・寿命低下の有無を評価します。

信頼性試験用コントローラ＆ソフトウェア

7インチ高解像度カラー表示、32ビット高性能プロセッサ
24ビットA/D、熱電対およびRTD入力対応、最大4温度入力、全域適応型ファジー制御
ユーザー／メーカーの二段階権限設定
汎用プログラム可能I/O：8 DI入力、10 リレー出力で柔軟なシステム構成

特長 — A. チャンバー構造

内槽材質：SUS304 ステンレス（1.2 mm）— 耐食性・清掃性に優れる
外装材質：塗装冷間圧延鋼板（1.2 mm）
扉：耐爆式ハンドル、精製シリコンゴムシール（高低温耐久）
断熱：超微細ガラス繊維充填；内外箱接続は非金属材料で熱伝導を低減；加湿は隔離方式
移動性：位置決め用ロック付PUキャスター
試料棚：SUS304 パンチングメッシュ型、間隔調整可能；標準で2段付属
試験口：Φ50 mm、断熱アクセサリとシールプラグ付
観察窓：真空強化二重ガラス、内側導電膜ヒーターで曇り/霜を防止

特長 — B. 冷凍システム

輸入コンプレッサー（例：独製やTecumseh等）と環境配慮型冷媒（R404A / R23等）；低温域向けの二元冷却回路設計
PID + SSR 協調制御で精密かつ安定した温湿度制御
高精度コントローラ、表示分解能 0.1 ℃

特長 — C. 加熱・加湿システム

加熱：ニッケルクロム合金電熱体；独立高温加熱回路
加湿：ステンレス管内にNi-Cr加熱線と高温MgO充填で応答性と長寿命を確保
加熱・加湿は完全独立、加湿は自動給水機構を備える

特長 — D. 制御システム

プログラム可能LCD温度コントローラ、デジタルPID/FUZZY制御
タッチ操作、デジタル表示；湿度は%RH表示；センサはPT100
温度制御は熱平衡調整方式；多群・多段プログラム対応、固定値／プログラムモード、任意時間設定可
主要電気部品（遮断器・交流接触器）はCHINT製、その他は国内外の有名ブランドを採用
データ処理：プリンタまたはRS232/RS485；USB/SDデータ出力；PCで温湿度・時間曲線の表示・印刷・保存

特長 — E. 保護機能

全体過熱保護
ファン過熱保護
欠相 / 逆相保護
冷凍系過負荷・過圧保護
タイミング、漏水検知、運転表示、故障時の自動停止

試験規格

GB2423.1-2008 / IEC60068-2-1-2007
GB/T 2423.2-2008
GJB150.3A-2009
GJB150.4A-2009
GB2423.22-2008
GBT 2424.5-2006
GB/T 10589-2008
GB/T 2423.3-2008 (IEC68-2-3)

主な技術パラメータ
モデル例 | LFZ-CTHP100K20 / LFZ-CTHP150K20 / LFZ-CTHP225K20 / LFZ-CTHP408K20 / LFZ-CTHP800K20 / LFZ-CTHP1000K20 | LFZ-CTHP100K40 / LFZ-CTHP150K40 / LFZ-CTHP225K40 / LFZ-CTHP408K40 / LFZ-CTHP800K40 / LFZ-CTHP1000K40 | LFZ-CTHP100K70 / LFZ-CTHP150K70 / LFZ-CTHP225K70 / LFZ-CTHP408K70 / LFZ-CTHP800K70 / LFZ-CTHP1000K70
温度範囲 | −20℃ ~ +150℃ | −40℃ ~ +150℃ | −70℃ ~ +150℃
消費電力 (kW) モデル例 | 5.5 / 5.5 / 10.5 / 14.2 / 23.0 / 23.0
定格内寸積 | 100 L / 150 L / 225 L / 408 L / 800 L / 1000 L
内槽寸法 (W×H×D) 例 | 40×50×50 cm / 50×50×60 cm / 50×60×75 cm / 60×80×85 cm / 100×80×100 cm / 100×100×100 cm
外形寸法 (W×H×D) 例 | 60×108×138 cm / 70×108×148 cm / 70×118×163 cm / 80×138×173 cm / 120×118×190 cm / 120×138×190 cm
電源例 | 220 V / 380 V

制御・性能（共通仕様）
制御精度 / 分解能：温度分解能 0.01 ℃；湿度分解能 0.1% RH
典型性能（例）：温度偏差 ±0.5 ℃；湿度偏差 ±2% RH；温度均一性 ≤ 2 ℃；湿度均一性 ±3% RH；温度変動 ±0.5 ℃；湿度変動 ±2% RH
加熱・冷却速度（例）：加熱 −70℃ → +150℃ 平均 ≥ 3 ℃/min；冷却 +150℃ → −70℃ 平均 ≥ 1 ℃/min（モデル/構成に依存）

システム構成部品（概要）
コンプレッサー：輸入例（Tecumseh等） ; 冷媒：R404A / R23 ; ブロワ：遠心強制循環ファン ; 蒸発器：フィンチューブ熱交換器 ; 凝縮：空冷 ; フィルタードライヤー：冷媒中の水分・酸・固形不純物除去 ; 加湿器：ステンレス製 ; 加熱体：ニクロム ; 給水：前面設置タンクと自動給水 ; コントローラ：Weisheng（プログラム可能）7インチ表示 ; 通信：RS232/RS485、SDカード記録、PC監視

主要交換部品（選択）

温度コントローラ：Weishi（台湾）
冷凍用コンプレッサー：Tecumseh（フランス）等
冷媒ソレノイド弁：日本製例
オイルセパレータ：Emerson（米国）
冷凍部品：Danfoss参照
ソリッドステートリレー：国内例
ブレーカー：CHINT
中間リレー：Omron（日本）
温湿度センサ：Songyang（台湾）
加熱/加湿管、観察窓ガラス供給元
ACコンタクタ、過熱プロテクタ：CHINT
ロック付キャスター、自動給水ポンプ、循環/冷却ファン

製品同梱品（選択）
1 | 製品認証書 | 数量 1
2 | 取扱説明書 | 数量 1
3 | 保証書 | 数量 1
4 | 装置証明書 | 数量 1
5 | 電気回路図 | 数量 1
6 | 出荷検査報告書 | 数量 1
7 | 監視ソフト（CD/USB） | 数量 1（提供時）
8 | 梱包明細書 | 数量 1
9 | 試料ホルダートレイ | 数量 2
10 | トレイ用支持レール／フック | 数量 8
