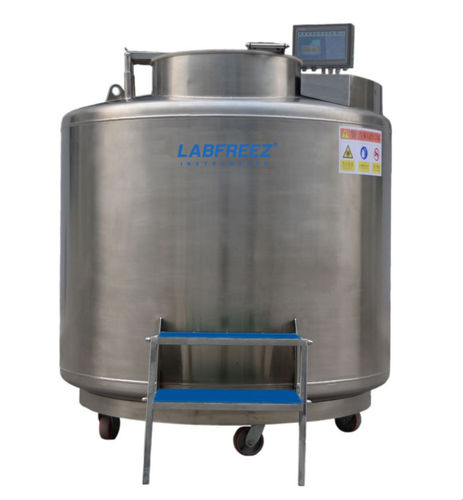

医療用Dewar BNC-S series

実験用試料用製薬産業用

製品概要
Biobankシリーズのステンレス製低温タンクは、自動で安全かつ信頼性の高い液体窒素凍結システムを提供し、長期の生物試料保存に適しています。キャスター（ブレーキ付）やラックの出し入れが容易な広いネック開口部を備え、試料は液相または気相で保管できます。制御システムは自動LN2充填と監視をサポートし、液体窒素消費を最小化しつつ最大の保管容量を実現するよう設計されています。

性能と技術
Biobankシリーズは高度な減圧技術および断熱技術と高真空保持技術を組み合わせ、試料の安全な保存、温度の均一性、低いLN2消費を確保します。気相保管時の貯蔵エリア内温度差は10 °Cを超えず、ラック上部の最低温度は−190 °Cに達することがあります。迅速な試料アクセス、信頼できる保護、自動充填および柔軟な収納能力を提供します。

適用範囲
幹細胞、血漿、精子、胚、組織、臓器など多数の生物試料を長期静置保存する研究機関、血液センター、臨床施設、バイオバンクに適しています。

製品の利点

• 大容量収納：同等製品に比べて設置面積が小さく、より多くの試料を収納でき、スペースとコストを節約します。
• 優れた温度均一性：真空断熱されたステンレス構造と高い真空保持により優れた断熱性能を実現します。
• 開蓋時の温度安定性：革新的な蓋と小口径ネック設計によりLN2蒸発率を大幅に低減。長時間蓋を開けてもタンク内部温度は非常に安定し、48時間以内に−150 °Cを超えることはありません。
• 高度な温度監視システム：マイクロプロセッサ制御と垂直二重白金抵抗温度検出器により、実測温度を±1 °Cの精度で表示。ユーザー設定のアラーム温度とアラームミュート機能を備えます。
• 自動LN2充填と液面監視：差圧センサによる液面監視で実時間の液面表示を行い、安全で信頼性の高い自動充填を実現。10インチLCDタッチスクリーンが上下温度、液面および動作状況を表示します。
• ホットガスバイパス：充填前に温かい窒素ガスを除去し、液体窒素のみをタンクに導入することで充填時の温度変動を避け、追加のLN2消費を削減します。
• 人間工学に基づく設計：一時的なラック置き場となるステンレス補助テーブル、作業高さを下げる折りたたみステップ、誤って落下した試料を取り出せるトレイの予備開口部を備えています。

仕様（表）
model | BNC-S1000-VS/PM | BNC-S1800-VS/PM | BNC-S1800-VS/PT | BNC-S1900-VS/PT | 2000-VS/PT | 2100-VS/PT | 2200-VS/PT
タンクパラメータ（ヘッダ行）
トレイ底部の液体窒素（L） | 135 | 320 | 320 | 262 | 262 | 262 | 262
試料保管スペース容量（L） | 808 | 1445 | 1445 | 1564 | 1658 | 1771 | 1884
タンク幾何学容積（L） | 1072 | 1990 | 1990 | 2105 | 2200 | 2315 | 2429
タンク有効容積（L） | 1014 | 1880 | 1880 | 1946 | 2041 | 2156 | 2270
タンク直径（mm） | 465 | 635 | 635 | 635 | 635 | 635 | 635
内側有効高さ（mm） | 900 | 900 | 900 | 830 | 880 | 940 | 1000
タンク外径（mm） | 1190 | 1565 | 1565 | 1685 | 1685 | 1685 | 1685
タンク全高（mm） | 1704 | 1883 | 1883 | 1509 | 1559 | 1619 | 1679
タンク重量（空）（kg） | 495 | 985 | 985 | 860 | 880 | 900 | 920
運転高さ（mm） | 950 | 1097 | 1097 | 950 | 1000 | 1060 | 1120
満載重量（kg） | 1314 | 2504 | 2504 | 2432 | 2529 | 2642 | 2754
必要なドア幅≥mm | 1210 | 1585 | 1585 | 1705 | 1705 | 1705 | 1705
日間蒸発率 % | 0.82 | 0.75 | 0.75 | 0.65 | 0.65 | 0.65 | 0.65
電圧 | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC

容量と保存例（抜粋）
0.5ml 凍結チューブ最大収納数（High Security Straw 容量） | 66000 | 117000 | 126500 | 143450 | 151000 | 158550 | 173650
5×5 0.5ml ラック数 | 4 | 18 | 13 | 14 | 14 | 14 | 14
10×10 0.5ml ラック数 | 32 | 54 | 60 | 72 | 72 | 72 | 72
5×5 0.5ml クライオボックス数 | 80 | 360 | 260 | 266 | 280 | 294 | 322
10×10 0.5ml クライオボックス数 | 640 | 1080 | 1200 | 1368 | 1440 | 1512 | 1656
0.5ml ラック層数 | 20 | 20 | 20 | 19 | 20 | 21 | 23

注意
仕様表にはさらに詳細な行（ラックサイズ、クライオボックスサイズ、0.25ml/0.5ml/2ml/5mlフォーマットのバイアル/ストロー容量、キャニスター数と層数）が含まれます。モデル別の容量と寸法は上記の完全な仕様表を参照してください。

技術仕様

• シリーズ: BNC-Sシリーズ（表示モデル: BNC-S1000-VS/PM ～ 2200-VS/PT）。
• タンク有効容積範囲: 約1014 L〜2270 L（モデルにより異なる）。
• 試料保管スペース容量範囲: 約808 L〜1884 L。
• トレイ底部LN2容量の例: モデルにより135 L〜320 L。
• 真空断熱ステンレス構造、高い真空保持性と断熱性。
• 上下温度監視: 垂直二重白金RTD、精度 ±1 °C、10インチLCDタッチ表示。
• 差圧による液面監視と自動LN2充填、安定充填のためのホットガスバイパス。
• 日間LN2蒸発率（目安）: モデルにより0.65%〜0.82%。
• 電圧: 制御インターフェース24 VDCを備えた220 VAC 電源。
• 保存例: 0.5 ml ストローや各種バイアルフォーマットに応じたモデル別容量（構成により最大で約919,548ストローまで）。
