砂糖用遠心分離機 LAB TC-Q series

食品産業用バイオテクノロジー用製薬用途

製品説明

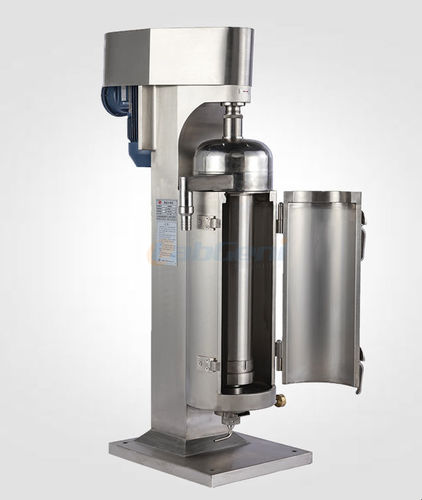

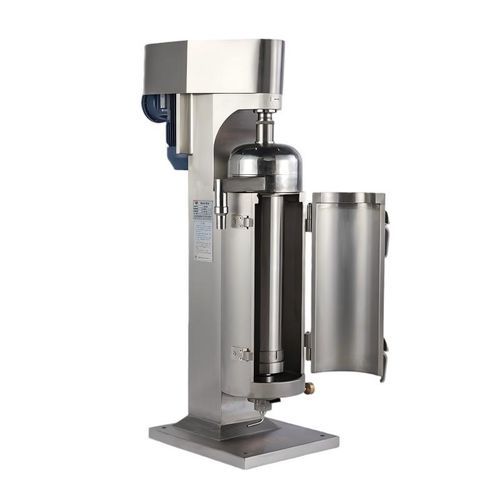

前面開閉式ドア構造の連続流式チューブ型遠心分離機。内外装はステンレス鋼（ANSI 304）でライニングされ、被処理物と接触する部位は耐食・耐熱性を備えた316ステンレスを採用。液固二相分離向けの澄明化タイプ（LAB TC-Q）および二相・三相（軽液/重液/固体）分離向けの分離タイプ（LAB TC-F）を提供。電子式マルチファンクションタッチパネルで回転数、ベアリング温度、過速保護、ドア開保護、キャビティ冷却温度をリアルタイム監視可能。制御システムや構成は顧客のプロセス要件に応じて調整可能。

動作原理
投入液が高速回転する管状ドラムに入ることで、遠心力により比重差に応じて成分を分離する。連続澄明化（液–固）や相分離（二相・三相）に対応した設計があり、研究室用途、漢方澄明化、血液分離、細菌分離、バイオディーゼル処理、防爆・全閉防爆、冷却、スイング式、開放ドア型などに構成可能。

適用範囲

• 動植物抽出：抽出液から多糖、タンパク質、ペクチン、サポニン、不溶性不純物および微粒子を分離。
• 食品分野：食酢、調味料、油の精製；果汁中の繊維、ペクチン、不溶性タンパク、残渣の除去；エッセンス、食塩の脱色、砂糖加工、飲料の不純物除去など。
• 血液製品：各種血液から血漿と血球を分離し、血漿タンパク粉末、アルブミン、ヘム、トロンビン、SOD 等の製造に利用。
• バイオ製薬：ワクチン調製や細菌分離（例：狂犬病、DTP、肺炎ワクチン；大腸菌、バチルス属、胞子、乳酸菌等の分離）。

特徴

• 前面開閉ドア構造、スイング式およびボックスタイプの選択肢。
• 内外装のステンレスライニング（ANSI 304）および接触部の316ステンレス。
• 回転数、ベアリング温度、過速、ドア保護、キャビティ冷却温度をリアルタイム監視する電子式タッチパネル。
• 制御システムのカスタマイズと複数の特殊構成に対応。

型式仕様表（行はライン表示）
型式 | LAB TC-Q70 | LAB TC-Q100 | LAB TC-Q120 | LAB TC-Q150
ドラム径 | 75 mm | 105 mm | 125 mm | 142 mm
有効高さ | 430 mm | 730 mm | 730 mm | 730 mm
沈降容量 | 2.2 L | 6 L | 8 L | 10 L
最大回転数 (RPM) | 19,200 | 16,300 | 15,000 | 14,000
分離係数 (ω2·r/g) | 15,700 | 15,620 | 15,750 | 15,700
入口圧力 | ≥0.05 MPa | ≥0.05 MPa | ≥0.05 MPa | ≥0.05 MPa
最大処理量 (L/h) | 500 | 1,200 | 2,000 | 2,500
電源 | 三相 | 三相 | 三相 | 三相
モータ出力 | 1.5 kW | 3.0 kW | 4.0 kW | 4.0 kW
寸法 (mm) | 760 × 450 × 1125 | 840 × 500 × 1605 | 900 × 550 × 1605 | 900 × 550 × 1605
重量 (kg) | 300 | 570 | 610 | 665
ベアリング | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko) | NSK (Japan Seiko)
伝動ベルト | Habasit (Switzerland) | Habasit (Switzerland) | Habasit (Switzerland) | Habasit (Switzerland)
ドラム材質 | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
外装材質 | ANSI 304 | ANSI 304 | ANSI 304 | ANSI 304
入口・出口 | クイッククランプ | クイッククランプ | クイッククランプ | クイッククランプ

技術仕様

• シリーズ / 型式: LAB TC-Q シリーズ（例: LAB TC-Q70、LAB TC-Q100、LAB TC-Q120、LAB TC-Q150）。
• ドラム材質: ANSI 304（接触部は仕様により316ステンレス）。
• 沈降容量: 2.2 L（Q70）〜10 L（Q150）。
• ドラム径: 75 mm（Q70）、105 mm（Q100）、125 mm（Q120）、142 mm（Q150）。
• 有効高さ: 430 mm（Q70）；730 mm（Q100/Q120/Q150）。
• 最大回転数 (RPM): 最大19,200（型式により異なる）。
• 分離係数: 約15,600–15,750（ω2·r/g、型式により異なる）。
• 処理能力: 最大2,500 L/h（型式により異なる）。
• 電源: 三相；モータ出力 1.5 kW（Q70）〜4.0 kW（Q120/Q150）。
• ベアリング: NSK (Japan Seiko)。
• 伝動ベルト: Habasit (Switzerland)。
• 寸法および重量: 型式表を参照（例: Q70: 760×450×1125 mm、300 kg；Q150: 900×550×1605 mm、665 kg）。
• 接続: クイッククランプ式入口/出口。
• 利用可能なバリアント: 澄明化型（LAB TC-Q）、分離型（LAB TC-F）；研究室/特殊型（研究室、TCM澄明化、血液、細菌、バイオディーゼル）、防爆、全閉防爆、冷却型、スイング型、開放ドア型。
