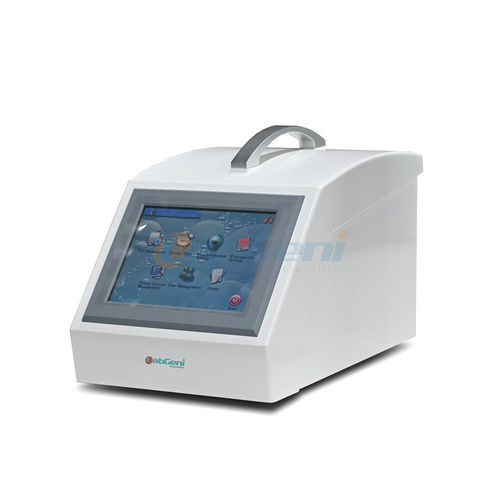

水用分析器 TOC-20

液体食品実験用

用途
製薬用水（精製水、注射用水）のオンラインリアルタイム監視およびラボでのオフライン検査、洗浄バリデーション。環境試験、電子産業、食品産業、研究開発ラボにも適用可能です。

主な特長

• リアルタイム（オンライン）とオフラインの切替が可能なデュアルモードで柔軟に運用可能。
• UV酸化と直接導電率検出により、試薬を使わずにTOCを測定。
• 広い検出レンジ：0.001–1.5 mg/L（1–1500 μg/L）、分解能0.001 mg/L。
• ポンプ配管を不要にする設計で消耗品を削減し、設置を簡素化し流量を安定化。
• 高性能CPUにより処理速度と精度を向上。
• 操作しやすいカラータッチスクリーンを採用。
• データ保存と監査証跡：5年以上の保存、FDA 21 CFR Part 11に対応したユーザー権限管理。
• 異常値検出時の自動アラーム機能。
• 拡張インターフェース：Ethernet、RS232、4–20 mA、電源出力。PCソフト、外部ミニプリンター対応。
• 独自のR&Dにより顧客要件に応じたカスタムプログラムを提供可能。

動作原理
有機物をUVランプで酸化してCO2に変換し、導電率の直接測定でTOCを算出します：TOC = TC（酸化後）− TIC（未酸化）。試薬不要のため運用コストとメンテナンスを低減します。

概略図（直接導電率法）

• 1 — ディレイライン（遅延ライン）
• 2 — 酸化ユニット（UVランプ）
• 3 — 無機炭素導電率電極
• 4 — 全炭素導電率電極
• 5 — セラミックポンプ

製品ページの図示／画像（説明、リンクではありません）
ページ上の画像は機器の外観やユーザーインターフェース、内部配置を示しており、評価や設置計画の参考となります。

仕様
型番：TOC-20
電源：100–240 VAC、50 Hz、120 W
TOC検出レンジ：1 μg/L – 1500 μg/L（0.001–1.5 mg/L）
導電率検出レンジ：0.055 μS/cm – 8.000 μS/cm
検出下限 / 分解能：0.001 mg/L
精度 / 再現性：≤ ±3%
応答時間：5分以内
試料温度：1–95 °C；周囲温度：5–65 °C
寸法：約 400–410 × 240 × 270–310 mm
重量：8.5 kg
表示：カラータッチスクリーン；分解能：0.001 mg/L
データ＆監査証跡：5年以上保存；Uディスク出力；PCソフト提供可
適合性：中国薬局方、USP <643>、EP <2.2.44>、FDA 21 CFR Part 11（権限管理）
インターフェース：Ethernet、RS232、4–20 mA、電源出力

技術仕様

• 型番：TOC-20
• 電源要件：100–240 VAC、50 Hz、120 W
• 測定範囲：0.001–1.5 mg/L（1500 ppb）
• 導電率範囲：0.055–8.000 μS/cm
• 検出下限 / 分解能：0.001 mg/L
• 精度 / 再現性：≤ ±3%
• 応答時間：≤ 5 分
• 温度範囲：試料 1–95 °C；周囲 5–65 °C
• 寸法＆重量：約 400–410 × 240 × 270–310 mm；8.5 kg
• 表示と保存：カラータッチスクリーン；Uディスク出力、PCソフト、外部プリンター対応
• 監査＆セキュリティ：履歴 ≥5年、ユーザー管理、権限レベル対応（FDA 21 CFR Part 11サポート）
• 拡張性：Ethernet、RS232、4–20 mA、電源出力
