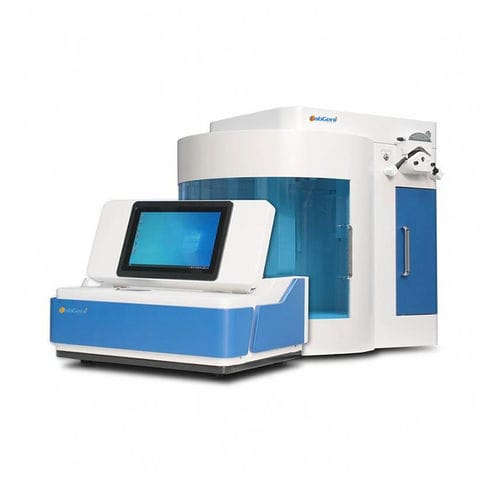

水用分析器 WOA-400B

オイル用液体石油

製品概要
WOA-400Bは、廃水中の石油系、動植物油の定量を目的とした全自動赤外線式水中油分分析装置です。全自動の採水、抽出、相分離、測定、洗浄を一体化し、テトラクロロエチレンなどの試薬が操作者に触れない設計です。

目的および参照法
工業排水および下水の油分測定をラボで実施するための装置で、赤外吸光法による石油、動物性脂肪、植物油の水中定量に関する国内規格に適合します。

コア技術

• 試薬の完全密閉管理と排気分離により、抽出溶媒を水および作業者から隔離。
• 目詰まり防止・消泡特性を持つ油水分離膜。1枚で最大100回の使用が可能、破損時は音・光で警報。
• 高精度シリンジによる正確な試薬供給と自動希釈機能。
• ソフトウェア制御によるUV/IR切替と、半自動／全自動運転の切替。

技術的特徴

• サンプル処理、システム洗浄、測定、データ保存を自動化。抽出溶媒は保管、抽出、分析、廃液排出の各工程で完全に隔離。
• 連続バッチ処理能力 ≥ 10サンプル（構成により6–16）。
• 注入モード：自動／手動。自動モードは前処理装置と連携した連続測定、手動モードは外部抽出サンプルの単体測定に対応。
• テトラクロロエチレン抽出法で抽出効率 ≥ 95 %。
• 試料体積の自動計測、誤差 ≤ 2 %。
• キャリブレーション標準液の自動作成、高濃度試料の自動希釈、希釈比設定可能。
• 試薬不足警報および残留試薬検出機能。
• 前処理ユニット：専用目盛付き100 mL抽出瓶を用い、現場採取および装置上での直接測定が可能。瓶は非親油性材料製で専用携帯ケース付属。
• 試薬充填、試料抽出、廃液排出は独立配管で交差汚染を防止。
• 安全面：抽出工程は閉鎖系で、標準ドラフトチャンバー運用により作業者を保護。
• 高精度自動インジェクタ：試薬量0–600 mL設定可能。QC試料作成やワンクリック校正をサポート。
• ワンクリック校正：赤外油標準フィルタでのワンクリック校正に対応。単点・多点の自動検出と校正に対応。
• ワンボタン起動で連続サンプル検査を実行し作業負担を軽減。
• 廃水および廃テトラクロロエチレンの自動分離・回収・再利用機能をアップグレード搭載。
• 12インチタッチPC内蔵、Windows制御、USBインターフェース、RS485によるLIMS接続およびモバイルアプリによる遠隔監視。
• 良好なベースライン安定性：リアルタイムゼロ調整機能によりドリフトを補正。起動時の自己点検と音・光アラームによる故障通知。
• 残留マグネシウムシリケートの自動表示と交換管理。国家基準に基づく自動補充/交換に対応。
• 3つの波数特性ピークのスペクトログラム走査と自動スケーリングにより吸光ピークで濃度の追跡が可能。

技術仕様

• MODEL: WOA-400B
• 検出限界: DL < 0.02 mg/L（11回ブランクの標準偏差×3）
• 測定範囲: 0.0–100% 純油（希釈/濃縮対応）
• 再現性（RSD）: ≤ 1%
• 測定精度: 誤差 < ±2%
• 相関係数: R ≥ 0.9999
• 採水量: 5 mL–600 mL または 5 mL–1000 mL
• 連続試験可能サンプル数: 6–16 サンプル
• 抽出テトラクロロエチレン量: 0.01–25 mL（整数倍）
• 自動検出時間（1サンプル）: 3–8 分
• 波数範囲: 2400 cm⁻¹–3400 cm⁻¹（2941 nm–4167 nm）
• 吸光度範囲: 0.0000–2.0000 AU（透過率 100–1 %T）
• 波数の精度/再現性: ±1 cm⁻¹
• 本体正味重量: 22 kg
• 電源: 220 V / 50 Hz, 50 VA
• 動作温度/湿度: 1°C–40°C、湿度 ≤ 80 %
• 寸法（L×W×H）: 1205 × 550 × 655 mm
