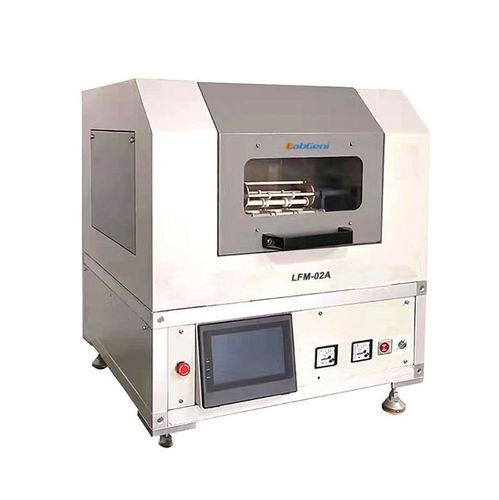

純金属電気融着装置 LFM-02A

研究所用

Overview
LFM-02Aは、X線蛍光分光（XRF）用のサンプル前処理および関連分析ワークフロー向けに設計された自動溶融装置です。インテリジェントなマニピュレータ連動システムを備え、冷状態リフト、自動供給、制御加熱、金型反転、注湯、空冷、自動採取を行い、溶融工程を完全自動化します。冶金、鉱業、セラミックス、耐火物、化学、品質管理ラボでの使用に適しています。

Key features

• フル自動ワークフロー：冷リフト、自動供給、溶融、金型反転、注湯、採取。
• 加熱部と制御部を分離した設計により、高温ガスから電気部品を保護。
• S型白金ロジウム熱電対とPID制御により、保持時±1°Cの温度精度を実現。
• 7インチカラ―LCDタッチスクリーンとPLC制御；2つの自動モード（難融性合金向けの前酸化を含む）および1つの手動モード；複数の加熱曲線を保存可能。
• 電熱素子は炭化ケイ素棒、ポリ結晶ムライトファイバー密閉炉で省エネ設計。

Furnace unit (polycrystalline mullite fiber closed furnace)

• 一体型炉室とプラグイン段差ポート技術でシール性と構造強度を向上。
• 高品質ポリ結晶ムライトファイバー断熱により断熱性と寿命を向上。
• 高温耐性セラミック製支持体は耐酸化、耐腐食、強度および耐熱衝撃性に優れ、金属支持体より寿命が長い。

Central control part

• 制御：PIDインテリジェント制御＋PLCプログラム制御＋7インチカラ―LCDタッチスクリーン；操作・パラメータ設定が容易。
• 温度制御：PIDにより安定した電流変化、保持時の温度差は±1°C未満。
• 振動・金型反転機構：インバータおよびステッピングモータで制御し、振幅・角度を調整して均一な溶融を実現。

Instrument protection measures

• 加熱部と機電制御部を分離した一体設計、独立排気により制御部の腐食を防止。
• 多段保護：ソフトウェア保護（炉温が上限超過時に出力遮断）およびハードウェア保護（ソフト故障時の過温アラームと主回路遮断）；セルフテストと故障表示機能。

SPECIFICATIONS
型式：LFM-02A
炉温度範囲（最大）：0–1600℃；一般定格温度：0–1300℃
加熱素子：炭化ケイ素棒
温度制御精度：±1℃（S型白金ロジウム熱電対）
加熱速度：≥65℃/min
最大電力：4.5 kW；通常動作電力：1.0–2.5 kW（予備電力調整可）
振幅：0–70°（調整可）；振動周波数：0.25–1 Hz（調整可）
試料位置数：2（3に拡張可）
溶融時間：2–3試料で10–18分（試料の複雑さに依存）
制御システム：9つの既定加熱曲線を提供；最大72曲線をカスタム設定可能
加熱出力制御：SCR位相制御（自動温度補償付）；多段昇温および自動前酸化をサポート
動作方式：支持体の揺動で均一な溶融を実現；自動成形・注湯は一部の合金試料に適応
試料特性：二支持揺動設計で同時に2試料を溶融（3ヘッドへ拡張可）；カバー開放、注入、溶融、注湯、試料放出をワンボタンで実行；空冷連動で安全に採取可能
特徴：完全密閉一体設計；加熱部と制御部分離；独立排気；観察用保護窓
保護機能：過電圧、過電流、焼損、過温アラーム；ソフト/ハード二重保護；セルフテスト表示
電源：220V 40A 50Hz
外形寸法（L×W×H）：660×570×655 mm；重量：65 kg
白金坩堝仕様：溶融坩堝45 g（Pt95%＋Au5%）；成形坩堝35 g

Accessories list

• 1. 無水混合溶剤 67:33 — 250 g — 瓶 — 数量 4
• 2. 無水四ホウ酸リチウム — 250 g — 瓶 — 数量 4
• 3. 臭化アンモニウム — 500 g — 瓶 — 数量 1
• 4. 混合試料坩堝 — 個 — 数量 4
• 5. ガラス撹拌棒 — 本 — 数量 2
• 6. はかりスプーン — セット — 数量 2
• 7. 白トレイ — 個 — 数量 1
• 8. ステンレス製坩堝用トング — セット — 数量 1
• 9. 熱電対 — S型 — 個 — 数量 1
• 10. 炭化ケイ素棒 — 特殊U字形棒 — セット — 数量 1
• 11. ヒューズ — 4A φ10×38 — 個 — 数量 2
• 12. ヒューズ — 1A φ10×38 — 個 — 数量 2
• 13. 中間リレー — 個 — 数量 1
• 14. 光電スイッチ — 個 — 数量 1
• 15. 電源スイッチボタン — 個 — 数量 1
• 16. 高温支持体 — セット — 数量 1
• 17. 取扱説明書 — 書籍 — 数量 1
• 18. 据付・試運転報告書 — コピー — 数量 2
• 19. 製品認証書 — コピー — 数量 1
• 20. ランダムリスト — コピー — 数量 1

Technical specifications

• 型式：LFM-02A
• 最大炉温：1600℃
• 定格温度範囲：0–1300℃
• 温度制御精度：±1℃（S型熱電対）
• 加熱素子：炭化ケイ素棒
• 最大出力：4.5 kW；典型 1.0–2.5 kW
• 加熱速度：≥65℃/min
• 振幅/周波数：0–70°；0.25–1 Hz
• 試料位置：2（3に拡張可）
• 電源：220V 40A 50Hz
• 寸法：660×570×655 mm；重量：65 kg
