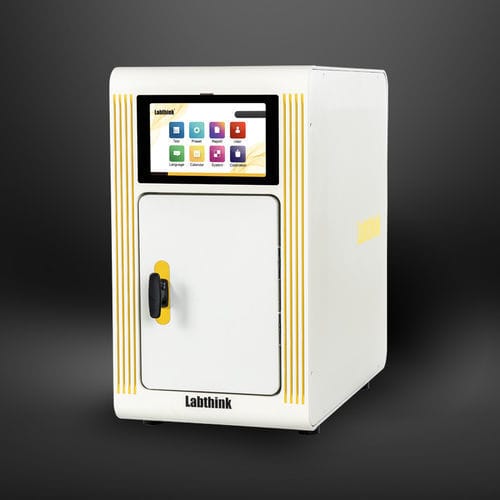

透過率試験機 C401H

水蒸気透過率酸素透過率水蒸気透過率(WVTR)

概要
C401H は、ppb レベルのクーロメトリック酸素センサーと赤外線水蒸気センサーを基にした、OTR（酸素透過率）および WVTR（水蒸気透過率）を測定する統合試験装置です。ASTM D3985、ASTM F1249、ISO 15106-2 等の規格に準拠しており、フィルム、包装材、シート等の評価に適します（医薬品、食品、医療機器、電子機器、産業用途）。

製品の特徴

• 1 台で OTR+WVTR、OTR 単独、WVTR 単独の各モードに対応。
• 1 回のサンプル装着で両試験を実施し、取り扱いと汚染リスクを低減。
• 同一キャビネット内にフィルム用と包装用の独立した試験セルを配置し、直接比較が可能。

クーロメトリック式酸素センサー

• ppb レベルの高感度で低検出限界を実現。
• ASTM D3985 に基づく絶対値測定方式で校正の頻度を低減。
• 従来比約3倍の寿命、酸素吸収率 95–98%。

赤外線式水蒸気センサー

• Labthink 製 IR 水蒸気センサーを採用（ASTM F1249 準拠設計）。
• 消耗品不要の設計で長寿命、上限アラーム等の保護機能を搭載。

温湿度制御

• 360° 気流循環による恒温技術で安定した試験環境を確保。
• キャリアガス流量・温度の自動制御、NIST 準拠の加湿方式。
• 高精度センサーでリアルタイム監視・記録が可能。

フィルムとパッケージの試験

• デュアル機能のテストセルでフィルム／包装の切替が迅速。
• 自動クランプにより均一な締付け力と信頼性の高いシール性を実現。

インテリジェント制御システム

• 10 インチ医療グレードタッチスクリーン（デスクトップ OS）で直感的操作。
• 試験フローの完全自動化、データの自動保存、マルチレベルアクセス制御。
• ネットワークポート標準搭載で外部アクセス、データ転送、リモート更新が可能。

複数機器の管理

• オプションのプラットフォームソフトで単体または複数台の集中管理が可能。
• 透過率曲線、係数、温湿度曲線をリアルタイム表示。
• オプションで GMP トレーサビリティ、DataShield™ による集中データ管理に対応。

省エネ設計

• 可変周波数制御と低消費部品で電力消費を低減。
• スタンドアローン運転（PC オプション）に対応し、ラボ導入・運用コストを削減。

試験原理
前処理した試料を試験セルに固定し、一方に酸素（または相対湿度制御下の搬送ガス）、他方に高純度窒素を流す。透過した酸素／水分子は窒素流によりセンサーへ搬送され、測定濃度から OTR/WVTR を算出する。

参照規格
ASTM D3985；ASTM F1307；GB/T 19789；GB/T 31354；DIN 53380-3；JIS K7126-2-B；ASTM F1249；ISO 15106-2；GB/T 26253；JIS K7129

試験用途
基本用途

• フィルム：各種プラスチックフィルム、複合フィルム、共押出し、メタライズ、アルミ複合等。
• 包装：ボトル、パウチ、缶、箱、ドラム等のプラスチック・紙複合・ガラス・金属製容器。
• シート：PP、PVC、PVDC、金属箔、ゴムシート、シリコンウェーハ。

拡張用途

• キャップ、LCD 部材、ソーラーバックシート、PPR 管、医療用ブリスター、滅菌ドレッシング、電池ハウジング等。

技術パラメータ（抜粋）
標準試験面積：50 cm²；OTR 範囲：0.01–200 cc/(m²·日)；WVTR 範囲：0.005–50 g/(m²·日)；パッケージ試験範囲：0.00005–1 cc/(pkg·日)；分解能：0.0001；再現性：OTR 0.01 cc/(m²·日) または 1% ; WVTR 0.005 g/(m²·日) または 2%；温度：15–50 °C（±0.2 °C）；湿度：0%、35–90% ±2%

技術仕様（抜粋）
フィルム寸法：4.2" × 4.2" (10.6 × 10.6 cm)；試料厚さ ≤ 3 mm；容器寸法 ≤ Φ100 mm × 250 mm；搬送ガス：N2 99.999%（ユーザー供給）；ガス圧 ≥ 40.6 PSI / 280 kPa；外形：68 × 40 × 68 cm；重量：75 kg；電源：120 VAC 60 Hz または 220 VAC 50 Hz

オプション／構成

• オプション：GP-02 ガス精製装置、DataShield™、GMP PC 要件、CFR 21 Part 11、追加テストセル、マスク、ソフトウェア、PC 等。
• 標準構成：本体ホスト、サンプラー、真空グリース、Φ4 mm ポリウレタンチューブ。

技術的特徴

• モデル：C401H
• 測定原理：クーロメトリック O2 センサー（ppb）＋赤外線 WVTR センサー
• 準拠規格：ASTM D3985、ASTM F1249、ISO 15106-2 等
