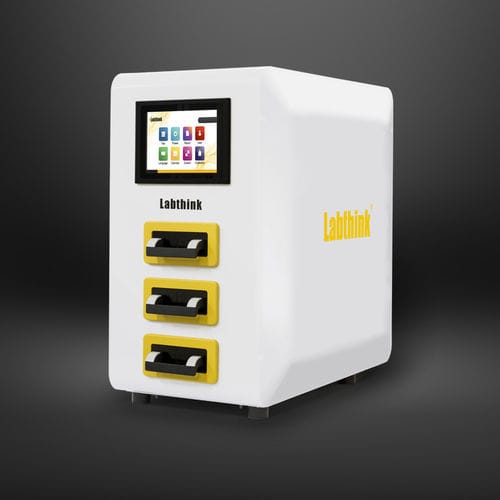

水蒸気透過率試験機 C403M

酸素透過率梱包用光起電モジュール用

概要
C403M 酸素・水蒸気透過率試験システム C403M は、酸素透過率（OTR）および水蒸気透過率（WVTR）を薄膜、包装材、シート上で測定する装置です。クーロメトリック酸素センサーおよび赤外線水蒸気センサー（Labthink製コンポーネント）を採用し、ASTM D3985、ASTM F1249、ISO 15106-2 に準拠する評価が可能で、医薬品、食品、医療機器、化学、太陽電池、電子分野などに適用されます。

製品の特徴

• OTR と WVTR を 1 台で測定可能。モード：OTR+WVTR、OTR 単独、WVTR 単独。
• 一度のサンプル装着で自動的にコンボ試験を実行しクロスコンタミネーションを防止。
• 同一サンプルで OTR と WVTR を同時評価でき、結果の一貫性を確保。

主要センサー：クーロメトリック酸素センサー

• ppb レベルのクーロメトリック酸素センサー（Labthink）により低い検出下限を実現し、ASTM D3985 に基づく絶対値測定を提供。
• 日常的なキャリブレーションを必要とせず、従来センサーに比べて長寿命。
• 指定レンジ内での酸素吸収率は約 95–98%。

主要センサー：赤外線水蒸気センサー

• ASTM F1249 準拠の Labthink 赤外線 WVTR センサーを搭載。
• 消耗部品がない設計で長寿命、上限超過アラームと自動保護機能を備える。

温湿度およびガス制御

• 360° 気流循環の恒温技術で高い温度安定性を確保。
• 試験中のキャリアガス流量・温度を自動制御し測定精度を向上。
• NIST 原理に基づく加湿方式と高精度温湿度センサーでリアルタイム監視・記録。
• オプションで GP-02 により超高純度窒素の供給が可能。
• システム再現性は 0.02 cc/(m²·day) 程度まで達成可能。

独立 3 チャンバー設計

• 引き出し式試験セルと自動サンプルクランプにより操作性と気密性を確保。
• 50 cm² の独立試験セルを 3 組搭載し、3 サンプルの並列試験が可能で各々独立したデータを取得。
• 試験サイクル当たりの処理数を 2→3 に増加。

インテリジェント制御システム

• 10 インチ医療グレードタッチスクリーン（デスクトップ OS）で操作が容易。
• 完全自動化された試験フローと自動データ保存、複数センサーによるインテリジェントアラート。
• カレンダー、多言語切替、多段階アクセス制御、外部アクセス/リモートアップグレード対応のネットワークポートを搭載。

マルチ機器連携管理とソフトウェア

• オプションのプラットフォームソフトウェアにより複数台の集中制御とデータ管理が可能。
• 透過率、透過係数、温度・湿度の曲線をリアルタイム表示。研究向けのプロフェッショナルモードを搭載。
• オプションで GMP トレーサビリティ対応および DataShield™ による中央管理が可能。

省エネと運用

• 可変周波数制御と低消費電力部品で電力消費を抑制。
• PC 非必須で単体動作が可能。
• 専用恒温室が不要で安定したデータ取得ができ、ラボ構築・運用コストを低減。

試験原理
前処理した試験片を試験チャンバーに挟み、片面に酸素または湿潤ガスを流し、反対側に高純度窒素を流す。透過した酸素・水分子が窒素流で搬送されセンサーで検出される濃度に基づき OTR/WVTR を算出する。

参照規格

• ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; YBB 00082003-2015
• ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129; YBB00092003-2015

試験用途（基本 / 拡張）

• 基本 — フィルム、包装、シート：プラスチックフィルム、複合フィルム、共押出フィルム、メタライズドフィルム、アルミ複合、ボトル、パウチ、缶、箱、PP/PVC/PVDC シート、金属箔、シリコンウエハー等。
• 拡張 — キャップ、ソーラーバックシート、配管（PPR）、医療用ブリスター、車両燃料タンク、バッテリーハウジング等の OTR/WVTR 評価。

技術仕様

• モデル: C403M
• 試験範囲（標準面積 50 cm²）: OTR 0.05–200 cc/(m²·day); WVTR 0.05–40 g/(m²·day)
• マスク 5 cm²（オプション）: OTR 0.5–2000; WVTR 0.5–400
• 分解能: 0.0001 cc/(m²·day) および 0.0001 g/(m²·day)
• 再現性: OTR 0.02 または 1%; WVTR 0.02 または 2%（大きい方）
• 温度範囲: 15–50 ℃; 変動 ±0.2 ℃
• 湿度範囲: 0%、35–90% ±2% RH
• 試験セル: 3 セット（引き出し式、自動クランプ）
• サンプル寸法: 4.2" × 4.2" (10.6 × 10.6 cm)
• サンプル厚さ: ≤ 120 mil (3 mm)
• 試験面積: 50 cm²
• ガス仕様: N2 99.999% および O2 99.5%（ユーザー供給）
• ガス供給圧: ≥ 40.6 PSI / 280 kPa
• ポートサイズ: 1/8" 金属パイプ
• 外形寸法: 30.7" × 14.1" × 26.7" (78 × 36 × 68 cm)
• 電源: 120 VAC ±10% 60 Hz または 220 VAC ±10% 50 Hz
• 正味重量: 176 lbs (80 kg)
• 標準構成: 本体、サンプラー、真空グリース、Φ4 mm ポリウレタンチューブ
• オプション: GP-02、ソフトウェア、コンピュータ、GMP 要件、CFR 21 Part 11、エアコンプレッサー、DataShield™
